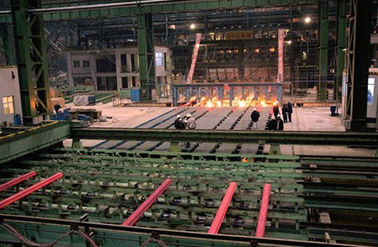

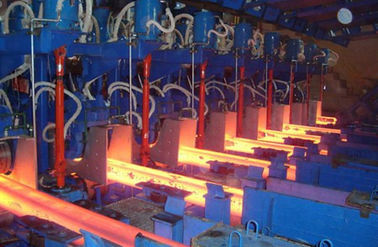

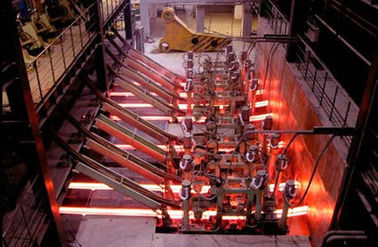

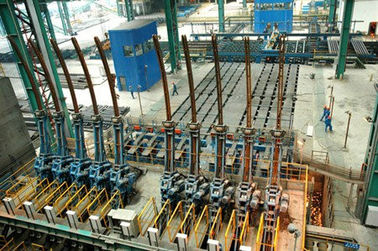

Équipement industriel de coulée continue en métal CCM, R8m et 8 brins

Industrial Metal CCM Continuous Casting Equipment , R8m & 8 Strands

Image Grand : Équipement industriel de coulée continue en métal CCM, R8m et 8 brins

Détails sur le produit:

Lieu d'origine:	Wuxi, Chine (continent)
Nom de marque:	HAIJUN
Numéro de modèle:	R8M 8strands

Conditions de paiement et expédition:

Quantité de commande min:	8 brins
Détails d'emballage:	conteneur
Délai de livraison:	6 mois
Conditions de paiement:	T/T, L/C
Capacité d'approvisionnement:	30 brins CCM par an

Contact

Description de produit détaillée

Équipement industriel de coulée continue en métal CCM, R8m et 8 brins

Détail rapide :

rayon : R6M, R8M, R10M

Nombre de brin : 1 - 8 mèches

avec la certification d'OIN

conception avancée

exploitation sûre

Basse énergie et rendement élevé

Nous pouvons produire les machines de coulée continue de haute qualité à partir de 1 à 8 brins avec le plus bas coût de fabrication d'équipement. Nous pouvons concevoir, fabriquer la machine de coulée continue à jour de billette selon la capacité de la sidérurgie de l'utilisateur, la taille de billette, les catégories en acier et les conditions naturelles de l'utilisateur.

Description :

1. Paramètres techniques de réserve de base :

Rayon de machine de bâti de billette en acier	8m
Quantité de brin	8 brins
Type de soutien de poche	Tourelle de poche
Tourelle de poche	Type droit de bras
Voiture de récipient de distribution	Commande haute-basse de voie, fonction coulissante croisée
Méthode de moulage	Bec régulateur, bâti ouvert, poudre de bâti
Refroidissement secondaire	Refroidissement de gaz et par l'eau, circuit 2 de ajustement par brin
Retrait redressant la machine	Totalement 5 rouleau, redressage progressif
Table de petit pain	Commande centralisée par groupe à chaînes
Barre factice	Rigide, avec la tête auto-adaptable de barre factice
Coupe de billette	Découpeuse automatique de flamme
Cantonnez le transport	Table de rouleau vivante centralisée par groupe
Type de refroidissement de banque	Glissement de la manière, machine en acier de décalage

2. description de processus et capacité techniques de la billette en acier CCM

Four à induction :

Capacité nominale	60T
Cycle entre deux coulées	45min
Quantité de four	2set

Capacité de production

Jours ouvrables	330 jours/année
Nombre moyen de four quotidien	24/day
Capacité de production	1000,000~1200,000t/year

3. Vitesse, productivité et quantité de moulage de brin

La machine de bâti de rayon de R8m peut mouler les groupes en acier de différentes caractéristiques, la vitesse de moulage maximum est comme suit :

Secteur sectionnel de moulage (millimètres)	180x180	200×200	220×220
Vitesse de moulage (m/min)	1,6	1,8	2,0

NON.	Billette taille	Vitesse de moulage	sortie horaire (tonnes)	Sortie quotidienne 20hour (tonnes)	Sortie annuelle (300days) (tonnes)
1	180×180	1.6m/min	21,98	439	131 700
2	200×200	1.8m/min	27,13	543	162 900
3	220×220	2.0m/min	36,47	729	218 700

Les résultats de calcul est l'état idéal de la production, svp selon propre situation réelle de l'ajustement.

Catégorie en acier	Catégorie de moulage (m/min)	Taux de déformation efficace (ε)	Taux de déformation permis (εmax)
Acier au carbone droit	1.8~2.5	Veuillez se référer à la table informatique	0,25
Acier faiblement allié	1.3~2.0	Veuillez se référer à la table informatique	0.15~0.2

4. liste de pièces de l'équipement CCM

№	Nom d'équipement	Poids	Modèle et spécifications	Unité
1	Tourelle de poche Commande hydraulique, charge 120T de bras de signe, avec la pondération	56T×2=112T	placez	2
2	Arriage de récipient de distribution Jambes de ciel et terre	10×2=20T	placez	4
3	Récipient de distribution	6×2=12T	placez	4
4	Pot de scories	1.5T	placez	2
5	Opération de bâti encorbellement de boîtes support	0.2×5=1T	placez	8
6	Moule 150×150 R8, length900	0.57×5=4.56T	placez	8
7	Couverture de moule	0.1×8=0.8T	placez	8
8	Vibrez le dispositif	3.4×8=27.2T	placez	8
9	Pulvérisez les conduits collecteurs	0.4×8=3.2T	placez	8
10	Rouleau de direction	0.2×40=8T	placez	40
11	Barre factice rigide	2.3×8=18.4T	placez	8
12	Dispositif de stockage de barre factice	1.4×8=11.2T	placez	8
13	Redressage et machine de retrait	6×8=48T	placez	8
14	Redressage et machine de retrait base commune	4T	placez	1
15	Les cisaillements approchent le rouleau Contrôle de fréquence, refroidissement par l'eau	3.5×8=28T	placez	8
16	Découpeuse de flamme	3×8=24T	placez	8
	Infrarouge dans la phase arrangement de longueur		placez	1
17	Coupe de collection dispositif principal et pot accrochant	1T	placez	1
18	Après coupure du rouleau Contrôle de fréquence, refroidissement par l'eau	3.5×8=28T	placez	8
19	Rouleau de coup de grâceⅠ Contrôle de fréquence, refroidissement par l'eau	3.5×8=28T	placez	8
20	Rouleau de coup de grâceⅡ	3.5×8=28T	placez	8
21	Rouleau de lit de refroidissement	4×16=64T	placez	16
22	Inclinaison de la machine de vitesse	8T×8=64T	placez	8
23	Machine en acier de décalage Pour la longueur de 12m	33T	placez	1
24	Machine en acier de points	35T	placez	1
25	Lit de refroidissement d'étape	126T	placez	1
26	Lit de refroidissement de collection	30T	placez	1
27	Système de refroidissement de corps de roulette	8T	placez	1
28	Couverture de roulette	10T	placez	1
29	Processeur de source de gaz gaz d'instrument d'affaire		placez	1
30	plate-forme en acier	200T	placez	1
	Ventilateur d'extraction de vapeur
