Machine de coulée continue de billette en acier LadleTurret avec la certification d'OIN

Chine Machine de coulée continue de billette en acier LadleTurret avec la certification d'OIN fournisseur
Machine de coulée continue de billette en acier LadleTurret avec la certification d'OIN fournisseur Machine de coulée continue de billette en acier LadleTurret avec la certification d'OIN fournisseur Machine de coulée continue de billette en acier LadleTurret avec la certification d'OIN fournisseur Machine de coulée continue de billette en acier LadleTurret avec la certification d'OIN fournisseur

Image Grand :  Machine de coulée continue de billette en acier LadleTurret avec la certification d'OIN

Détails sur le produit:

Lieu d'origine: Wuxi, Chine (continent)
Nom de marque: HAIJUN
Numéro de modèle: Brin de R4M 2

Conditions de paiement et expédition:

Quantité de commande min: brin 2
Détails d'emballage: CONTENEUR
Délai de livraison: 2 mois
Conditions de paiement: T / T, L / C
Capacité d'approvisionnement: 30 brins CCM par an
Contact Now
Description de produit détaillée
Surligner:

die casting equipment

,

continuous steel casting





Machine de coulée continue de billette en acier LadleTurret avec la certification d'OIN





Détail rapide :



  1. Machine de la coulée CCM continue
  2. rayon : R4M
  3. Nombre de brin : 2 mèches
  4. avec la certification d'OIN



Description :



Nous pouvons produire les machines de coulée continue de haute qualité à partir de 1 à 8 brins avec le plus bas coût de fabrication d'équipement. Nous pouvons concevoir, fabriquons la machine de coulée continue à jour de billette selon la capacité de la sidérurgie de l'utilisateur, la taille de billette, les catégories en acier et les conditions naturelles de l'utilisateur.





Spécifications :



1. Paramètres techniques de réserve de base :



Rayon de machine de bâti de billette en acier

4m

Quantité de brin

2 brins

Type de soutien de poche

Tourelle de poche, voiture de poche, bâtis de poche

Chariot de récipient de distribution

fonction coulissante Semi-portaile et croisée

Méthode de bâti

En dosant le bec, ouvrez le bâti

Refroidissement secondaire

Refroidissement par l'eau, 1 circuit de ajustement

Retrait redressant la machine

Totalement 5 rouleau, redressage progressif

Table de petit pain

Commande centralisée par groupe à chaînes

Barre factice

Rigide, avec la tête auto-adaptable de barre factice

Coupe de billette

Coupe manuelle

Transport de billette

Table de rouleau vivante centralisée par groupe

Type de refroidissement de banque

Lit de refroidissement simple





2. Description de processus et capacité techniques de la billette en acier CCM



Four à induction :



Capacité nominale

15T

Cycle entre deux coulées

60min

Quantité de four

2set





Capacité de production



Jours ouvrables

330 jours/année

Nombre moyen de four quotidien

24/day

Capacité de production

100,000t/year





3. Vitesse de bâti, productivité et quantité de brin



  La machine de bâti de rayon de R4m peut des groupes d'acier de fonte de différentes caractéristiques, la vitesse maximum de bâti

  est comme suit :



Secteur sectionnel de moulage (millimètre)

80×80



100×100



120×120



Vitesse de bâti (m/min)

3,0

2,8

2,6



NON.

Billette

taille

Vitesse de bâti

production horaire

(tonnes)

Production quotidienne

24hour

(tonnes)

Production annuelle (330days)

(tonnes)

1

80×80

3.0m/min

7,42

178

58.766

2

100×100

2.8m/min

10,81

259.

85615

3

120×120

2.6m/min

15,69

377

124.266





Les résultats de calcul est l'état idéal de la production, svp selon propre situation réelle de

ajustement.



Catégorie en acier

Catégorie de bâti (m/min)

Taux de déformation efficace (ε)

Déformation permise

taux (εmax)

Acier au carbone droit

1.8~2.5

Veuillez se référer à la table informatique

0,25

Acier faiblement allié

1.3~2.0

Veuillez se référer à la table informatique

0.15~0.2





 4. Liste de pièces de l'équipement CCM



Non.

Nom de machine

Poids

Unité

Quantité

Corps d'équipement







1

voiture de poche

5T×2=10T

ensemble

2

2

Chariot de récipient de distribution

2T×2=4T

ensemble

2

3

Récipient de distribution

1.4T×2=2.8T

PEC

2

4

Moule 100×100

0.53×2=1.06T

ensemble

2

5

Rouleau de moule

0.01×2=0.02T

ensemble

2

6

Couverture de moule

0.1T×2=0.2T

ensemble

2

7

Oscillateur de moule

1.5T×2=3T

ensemble

2

8

Tube secondaire de jet de refroidissement

0.5T×2=1T

ensemble

2

9

Petit pain de refroidissement secondaire de pièce de guide

0.5T×2=1T

ensemble

2

10

Secondaire refroidissant par dessus bord le système de drain de vapeur

1.1T

ensemble

1

11

Retrait et machine de redressage

6T×2=12T

ensemble

2

12

Barre factice

0.9T×2=1.8T

ensemble

2

13

Dispositif de stockage de barre factice

0.7T×2=1.4T

ensemble

2

14

Table de petit pain avant la coupure

1.5T×2=3T

ensemble

2

15

Lit de refroidissement simple

1.2T

ensemble

1

16

Tête de billette et système découpé de collection de scories

0.5T

ensemble

1

17

Route de petit pain

1.5T×2=3T

ensemble

2

18

Rouleau sortant de billette

1.5×2=3T

ensemble

3

19

Machine changeante latérale en acier

3T

ensemble

1

20

Découpeuse de flamme

1T×2=2T

ensemble

2

21

Hydraulique station

1.6T

ensemble

1

22

Station de refroidissement par l'eau

1.6T

ensemble

1

23

Plate-forme en acier

45T



1

Système trois électrique





1

Équipement de contrôle électrique



ensemble

1

2

Mètre de scène



ensemble

1

3

Système informatique



ensemble

1

Matériel d'installation



1

Matériel électrique de système d'instrument

1T

Ensemble

1

2

Matériel hydraulique de système sifflant

1T

Ensemble

1

3

Matériel de circuit de refroidissement de refroidissement

1T

Ensemble

1

Matériel périphérique autonome



1

Moule repairtable



Ensemble

1

2

Support de soutien de moule



Ensemble

1

3

Calibre d'arc de paires



Paires

2

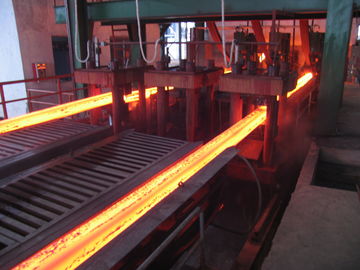

Machine de coulée continue de billette en acier LadleTurret avec la certification d'OIN 0

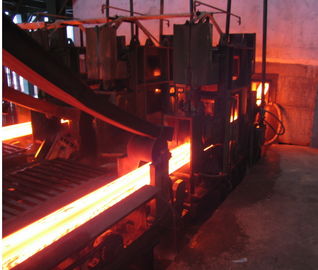

Machine de coulée continue de billette en acier LadleTurret avec la certification d'OIN 1
