R6M 1S CCM, machine de bâti rigide de billette/machine de roulette

Chine R6M 1S CCM, machine de bâti rigide de billette/machine de roulette fournisseur
R6M 1S CCM, machine de bâti rigide de billette/machine de roulette fournisseur R6M 1S CCM, machine de bâti rigide de billette/machine de roulette fournisseur R6M 1S CCM, machine de bâti rigide de billette/machine de roulette fournisseur

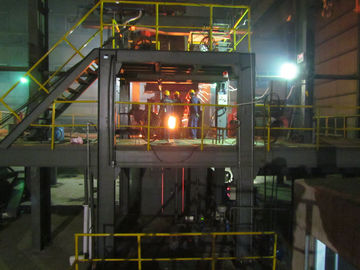

Image Grand :  R6M 1S CCM, machine de bâti rigide de billette/machine de roulette

Détails sur le produit:

Lieu d'origine: Wuxi, Chine (continent)
Nom de marque: HAIJUN
Numéro de modèle: R6M 1strand

Conditions de paiement et expédition:

Quantité de commande min: 1 brin
Détails d'emballage: CONTENEUR
Délai de livraison: 2 MOIS
Conditions de paiement: T / T, L / C
Capacité d'approvisionnement: 30 brins CCM par an
Contact Now
Description de produit détaillée
Surligner:

die cast machines

,

custom metal casting



R6M 1S CCM, machine de bâti rigide de billette/machine de roulette



Détail rapide :

  1. rayon : R6M
  2. Nombre de brin : mèches 1
  3. avec la certification d'OIN
  4. conception avancée
  5. exploitation sûre



Nous pouvons produire les machines de coulée continue de haute qualité à partir de 1 à 8 brins avec le plus bas coût de fabrication d'équipement. Nous pouvons concevoir, fabriquons la machine de coulée continue à jour de billette selon la capacité de la sidérurgie de l'utilisateur, la taille de billette, les catégories en acier et les conditions naturelles de l'utilisateur.





Description :



1. Paramètres techniques de réserve de base :



Rayon de machine de bâti de billette en acier

6m

Quantité de brin

1 brin

Type de soutien de poche

Voiture de poche ou tourelle de poche

Chariot de récipient de distribution

fonction coulissante Semi-portaile et croisée

Méthode de bâti

En dosant le bec, ouvrez le bâti

Refroidissement secondaire

Refroidissement par l'eau, 1 circuit de ajustement

Retrait redressant la machine

Totalement 5 rouleau, redressage progressif

Table de petit pain

Commande centralisée par groupe à chaînes

Barre factice

Rigide, avec la tête auto-adaptable de barre factice

Coupe de billette

Découpeuse de flamme

Transport de billette

Table de rouleau vivante centralisée par groupe

Type de refroidissement de banque

Lit de refroidissement simple



2. Description de processus et capacité techniques de la billette en acier CCM



Four à induction :

Capacité nominale

10T

Cycle entre deux coulées

60min

Quantité de four

2set



Capacité de production

Jours ouvrables

330 jours/année

Nombre moyen de four quotidien

24/day

Capacité de production

100,000t/year



3.  Vitesse de bâti, productivité et quantité de brin



    La machine de bâti de rayon de R6m peut des groupes d'acier de fonte de différentes caractéristiques, la vitesse maximum de bâti est comme suit :

Secteur sectionnel de moulage (millimètre)

100×100

125×125

150×150

Vitesse de bâti (m/min)

3,0

2,7

2,5



NON.

Billette

taille

Vitesse de bâti

production horaire

(tonnes)

Production quotidienne

24hour

(tonnes)

Production annuelle (330days)

(tonnes)

1

100×100

3.0m/min

12,01

288.

95123

2

125×125

2.7m/min

16,89

405

133.767

3

150×150

2.5m/min

21,72

508

167.640



    Les résultats de calcul est l'état idéal de la production, svp selon propre situation réelle de l'ajustement.

Catégorie en acier

Catégorie de bâti (m/min)

Taux de déformation efficace (ε)

Taux de déformation permis (εmaximum)

Acier au carbone droit

1.8~2.5

Veuillez se référer à la table informatique

0,25

Acier faiblement allié

1.3~2.0

Veuillez se référer à la table informatique

0.15~0.2



4. Liste de pièces de l'équipement CCM



Nom d'équipement

Poids

Modèle et spécifications

Unité

Quantité




1

Voiture de poche

5T



Ensemble

2



2

Voiture de récipient de distribution

2.5×2=5T



Ensemble

2



3

Récipient de distribution

1.4×2=2.8T



morceau

2



4

Moule

0.5×2=1T

150×150

Ensemble

1



5

Rouleau de pied de moule

0.01×2=0.02T



Ensemble

1



6

Couverture de moule

0.1×2=0.2T



Ensemble

1



7

Dispositif d'oscillateur

2×2=4T



Ensemble

1



8

Tube secondaire de jet de refroidissement

0.5×2=1T



Ensemble

1



9

Tige de guidage de refroidissement secondaire de section

0.7×2=1.4T



Ensemble

1



10

Dispositif d'échappement de refroidissement secondaire de vapeur

1.5T



Ensemble

1



11

Retrait et machine de redressage

5×2=10T



Ensemble

1



12

Système vide de moulage de prévention de vibration

0.3×2=0.6T



Ensemble

1



13

Barre factice

0.9×2=1.8T

150×150

Ensemble

1



14

Dispositif de stockage de barre factice

0.7×2=1.4T



Ensemble

1



15

Rouleau d'approche de cisaillements

2×2=4T



Ensemble

1



16

Découpeuse de flamme

3T



Ensemble

1



17

Dispositif de la longueur de la coupe automatique

0.5T



Ensemble

1



18

Rouleau de déplacement

2×2=4T



Ensemble

1



19

Rouleau Knockout

3.5T



Ensemble

2



20

Machine de livraison transversale en acier

3.5T



Ensemble

1



21

Hydraulique station

2T



Ensemble

1



22

Briseur secondaire de l'eau de refroidissement





Ensemble

1



23

Usine de refroidissement d'alimentation en eau d'automation

1T



Ensemble

1



24,1

Panneau de commande





Ensemble

1



24,2

Instrument de champ





Ensemble

1



24,3

Système informatique





Ensemble

1



25

Plate-forme en acier

48T





1
