Machine de coulée continue de refroidissement par l'eau, billette en acier CCM de R4M 1S

Chine Machine de coulée continue de refroidissement par l'eau, billette en acier CCM de R4M 1S fournisseur
Machine de coulée continue de refroidissement par l'eau, billette en acier CCM de R4M 1S fournisseur Machine de coulée continue de refroidissement par l'eau, billette en acier CCM de R4M 1S fournisseur Machine de coulée continue de refroidissement par l'eau, billette en acier CCM de R4M 1S fournisseur Machine de coulée continue de refroidissement par l'eau, billette en acier CCM de R4M 1S fournisseur Machine de coulée continue de refroidissement par l'eau, billette en acier CCM de R4M 1S fournisseur

Image Grand :  Machine de coulée continue de refroidissement par l'eau, billette en acier CCM de R4M 1S

Détails sur le produit:

Lieu d'origine: Wuxi, Chine (continent)
Nom de marque: HAIJUN
Numéro de modèle: R4M 1strand

Conditions de paiement et expédition:

Quantité de commande min: 1 brin
Détails d'emballage: CONTENEUR
Délai de livraison: 1 mois
Conditions de paiement: T / T, L / C
Capacité d'approvisionnement: 30 brins CCM par an
Contact Now
Description de produit détaillée
Surligner:

continuous steel casting

,

Billet Continuous Casting Machine



Machine de coulée continue de refroidissement par l'eaubillette en acier CCM de R4M 1S





1. acier de roulette continue
2. genres de rayon d'arc
3. genres de type de billette
4. genres de brin
5.  Plus d'options



Nous pouvons produire les machines de coulée continue de haute qualité à partir de 1 à 8 brins avec le plus bas coût de fabrication d'équipement. Nous pouvons concevoir, fabriquons la machine de coulée continue à jour de billette selon la capacité de la sidérurgie de l'utilisateur, la taille de billette, les catégories en acier et les conditions naturelles de l'utilisateur.





1. Paramètres techniques de réserve de base :



Rayon de machine de bâti de billette en acier

4m

Quantité de brin

1 brin

Type de soutien de poche

Dumping de la poche, bâtis de poche, voiture de poche

Chariot de récipient de distribution

fonction coulissante Semi-portaile et croisée

Méthode de bâti

En dosant le bec, ouvrez le bâti

Refroidissement secondaire

Refroidissement par l'eau, 1 circuit de ajustement

Retrait redressant la machine

Totalement 5 rouleau, redressage progressif

Table de petit pain

Commande centralisée par groupe à chaînes

Barre factice

Rigide, avec la tête auto-adaptable de barre factice

Coupe de billette

Coupe manuelle

Transport de billette

Table de rouleau vivante centralisée par groupe

Type de refroidissement de banque

Lit de refroidissement simple





2. Description de processus et capacité techniques de la billette en acier CCM



Four à induction :



Capacité nominale

5T

Cycle entre deux coulées

45min

Quantité de four

3set





Capacité de production



Jours ouvrables

330 jours/année

Nombre moyen de four quotidien

24/day

Capacité de production

80000t/year





3. Vitesse de bâti, productivité et quantité de brin



    La machine de bâti de rayon de R4m peut des groupes d'acier de fonte de différentes caractéristiques,

    la vitesse maximum de bâti est comme suit :



Secteur sectionnel de moulage (millimètre)

80×80



100×100



120×120



Vitesse de bâti (m/min)

3,0

2,8

2,6





NON.

Billette

taille

Vitesse de bâti

production horaire

(tonnes)

Production quotidienne

24hour

(tonnes)

Production annuelle (330days)

(tonnes)

1

80×80

3.0m/min

7,42

178

58.766

2

100×100

2.8m/min

10,81

259.

85615

3

120×120

2.6m/min

15,69

377

124.266



Les résultats de calcul est l'état idéal de la production, svp selon propre situation réelle de

 ajustement.



Catégorie en acier

Catégorie de bâti (m/min

Taux de déformation efficace (ε)

Déformation permise

taux (εmax)

Acier au carbone droit

1.8~2.5

Veuillez se référer à la table informatique

0,25

Acier faiblement allié

1.3~2.0

Veuillez se référer à la table informatique

0.15~0.2





4. Liste de pièces de l'équipement CCM



Non.

Nom de machine

Poids

Unité

Quantité

1

Bâtis de poche

6T

ensemble

1

2

Voiture de récipient de distribution

2T

ensemble

1

3

Récipient de distribution

1T

PEC

1

4

Moule 80×80

0.53T

ensemble

1

5

Couverture de moule

0.1T

ensemble

1

6

Dispositif de vibration

1.5T

ensemble

1

7

Tube secondaire de jet de refroidissement

0.5T

ensemble

1

8

Petit pain de refroidissement secondaire de pièce de guide

0.5T

ensemble

1

9

Secondaire refroidissant par dessus bord le système de drain de vapeur

1.1T

ensemble

1

10

Machine de redressage et de retrait

6T

ensemble

1

11

Barre factice

0.8T

ensemble

1

12

Barre factice mettant le dispositif

0.8T

ensemble

1

13

Rouleau avant la coupure

2T

ensemble

1

14

Lit de refroidissement simple

1.2T

ensemble

1

15

Tête de billette et système découpé de collection de scories

0.5T

ensemble

1

16

Route de petit pain

2T

ensemble

1

17

Rouleau sortant de billette

2×2=4T

ensemble

2

18

Machine changeante latérale en acier

0.6T

ensemble

1

19

Découpeuse de flamme

0.8T

ensemble

1

20

Hydraulique station

2T

ensemble

1

21

Station de refroidissement par l'eau

1T

ensemble

1

22

Système trois électrique

0.5T

ensemble

1

22,1

Système de contrôle électrique



ensemble

1

22,2

Mètre de scène



ensemble

1

22,3

Système informatique



ensemble

1

23

Plate-forme en acier

36T

ensemble

1

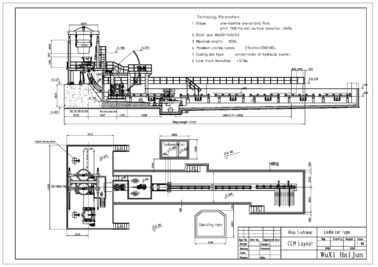

Machine de coulée continue de refroidissement par l'eau, billette en acier CCM de R4M 1S 0

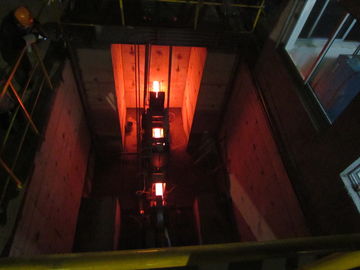

Machine de coulée continue de refroidissement par l'eau, billette en acier CCM de R4M 1S 1

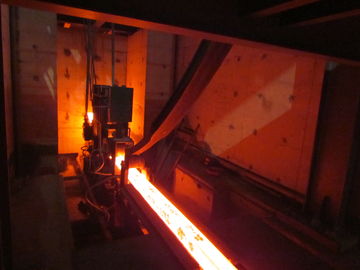

Machine de coulée continue de refroidissement par l'eau, billette en acier CCM de R4M 1S 2
