Machine de bâti hydraulique continue de billette en acier de la machine de coulée R8M

Chine Machine de bâti hydraulique continue de billette en acier de la machine de coulée R8M fournisseur
Machine de bâti hydraulique continue de billette en acier de la machine de coulée R8M fournisseur Machine de bâti hydraulique continue de billette en acier de la machine de coulée R8M fournisseur Machine de bâti hydraulique continue de billette en acier de la machine de coulée R8M fournisseur Machine de bâti hydraulique continue de billette en acier de la machine de coulée R8M fournisseur Machine de bâti hydraulique continue de billette en acier de la machine de coulée R8M fournisseur

Image Grand :  Machine de bâti hydraulique continue de billette en acier de la machine de coulée R8M

Détails sur le produit:

Lieu d'origine: Wuxi, Chine (continent)
Nom de marque: HAIJUN
Numéro de modèle: Brins de R8M 2

Conditions de paiement et expédition:

Quantité de commande min: brin 2
Détails d'emballage: CONTENEUR
Délai de livraison: 2 MOIS
Conditions de paiement: T / T, L / C
Capacité d'approvisionnement: 30 brins CCM par an
Contact Now
Description de produit détaillée
Surligner:

continuous steel casting

,

Billet Continuous Casting Machine





Machine de bâti hydraulique continue de billette en acier de la machine de coulée R8M





1. machine de coulée continue (CCM)/bâti en acier continu
2. genres de rayon d'arc
3. genres de type de billette
4. genres de brin
5. Plus d'options



Nous pouvons produire les machines de coulée continue de haute qualité à partir de 1 à 8 brins avec le plus bas coût de fabrication d'équipement. Nous pouvons concevoir, fabriquons la machine de coulée continue à jour de billette selon la capacité de la sidérurgie de l'utilisateur, la taille de billette, les catégories en acier et les conditions naturelles de l'utilisateur.





1. Paramètres techniques de réserve de base :



Rayon de machine de bâti de billette en acier

8m

Quantité de brin

2 brins

Type de soutien de poche

Tourelle de poche ou voiture de poche

Chariot de récipient de distribution

fonction coulissante Semi-portaile et croisée

Méthode de bâti

En dosant le bec, ouvrez le bâti

Refroidissement secondaire

Refroidissement de gaz et par l'eau, circuit 2 de ajustement

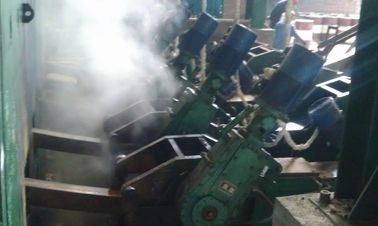

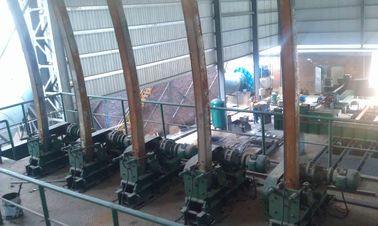

Retrait redressant la machine

Totalement 5 rouleau, redressage progressif

Table de petit pain

Commande centralisée par groupe à chaînes

Barre factice

Rigide, avec la tête auto-adaptable de barre factice

Coupe de billette

Découpeuse hydraulique ou de flamme

Transport de billette

Table de rouleau vivante centralisée par groupe

Type de refroidissement de banque

Lit de refroidissement simple





2. Description de processus et capacité techniques de la billette en acier CCM



Four à induction :



Capacité nominale

30T

Cycle entre deux coulées

60min

Quantité de four

3sets



Capacité de production



Jours ouvrables

330 jours/année

Nombre moyen de four quotidien

24/day

Capacité de production

300,000t/year





3.  Vitesse de bâti, productivité et quantité de brin



La machine de bâti de rayon de R8m peut des groupes d'acier de fonte de différentes caractéristiques, la vitesse maximum de bâti est comme suit :



Secteur sectionnel de moulage (millimètre)

 180x180

200×200

220×220

Vitesse de bâti (m/min)

1,6

1,8

2,0



NON.

Billette

taille

Vitesse de bâti

production horaire

(tonnes)

Production quotidienne

20hour

(tonnes)

Production annuelle (300days)

(tonnes)

1

180×180

1.6m/min

21,98

439

131.700

2

200×200

1.8m/min

27,13

543

162.900

3

220×220

2.0m/min

36,47

729

218.700



Les résultats de calcul est l'état idéal de la production, svp selon propre situation réelle de l'ajustement.



Catégorie en acier

Catégorie de bâti (m/min)

Taux de déformation efficace (ε)

Taux de déformation permis (εmax)

Acier au carbone droit

1.8~2.5

Veuillez se référer à la table informatique

0,25

Acier faiblement allié

1.3~2.0

Veuillez se référer à la table informatique

0.15~0.2





4. Liste de pièces de l'équipement CCM



Nom d'équipement

Poids

Modèle et spécifications

Unité




1

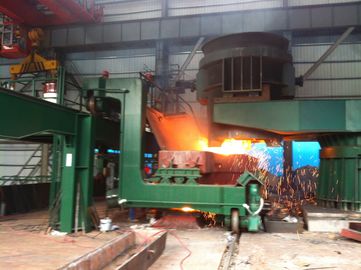

Tourelle de poche
Commande hydraulique, avec la pondération

21T

ensemble

1





2

Arriage de récipient de distribution
Type de jambe de ciel et terre

12.5×2=25T

ensemble

2





3

Récipient de distribution

6×2=12T

ensemble

2





4

Pot de scories

2.5T

ensemble

1





5

Long dispositif de protection de douille

0.3T

ensemble

1





5

Cuisson de récipient de distribution

5.3×2=10.6T

ensemble

2





6

Bec de récipient de distribution
cuisson



ensemble

2





7

Opération de bâti
enferme dans une boîte l'encorbellement
support



ensemble

2





8

Moule 150×150



ensemble

2





9

Couverture de moule



ensemble

2





10

Dispositif d'oscillateur



ensemble

2





11

En-tête de jet



ensemble

2





12

Segment orienté



ensemble

2





13

Barre factice rigide



ensemble

2





14

Dispositif de stockage de barre factice



ensemble

2





15

Redressage et
machine de retrait



ensemble

2





16

Redressage et
machine de retrait
base commune



ensemble

1





17

Rouleau d'approche de cisaillements



ensemble

2





18

Fixage de billette
dispositif



ensemble

2





19

Coupage à l'autogène
machine



ensemble

1





20

Coupe de collection
 dispositif principal et
 pot accrochant



ensemble

1





21

Après coupure du rouleau



ensemble

2





22

Ⅰ de rouleau de transport



ensemble

2





23

Ⅱ de rouleau de transport



ensemble

2





24

Rouleau Knockout



ensemble

1





25

Encadrement fixe



ensemble

1





26

Acier changeant
 machine

longueur de 6m

ensemble

1





27

Refroidissement de collection
 lit



ensemble

1





28

Refroidissement de corps de roulette
 système

incluez un filtre de remuement

placez

1





29

Couverture de roulette



ensemble

1





30

Longueur automatique
 Système



ensemble

3





31

Processeur de source de gaz

gaz d'instrument d'affaire

ensemble

1





32

Plate-forme en acier





1







Hydrauli, lubrification, système pneumatique











1

Station hydraulique de centre serveur



ensemble

1





2

La station hydraulique de billette



ensemble

1





3

Porte à rabattement arrière d'ascenseur hydraulique



ensemble

2





4

Station centralisée de lubrification de graisse



ensemble

6





5

Tuyauterie hydraulique



ensemble

1





6

Tuyauterie de lubrification



ensemble

1






CCM 3-Electric











1

Station fonctionnante











2

Progiciel











3

PLC



ensemble

3





4

PLC ET-200
PLC hydraulique de la station ET-200 de centre serveur



ensemble

1





5

Inverseur











Inverseur de machine du WS
puissance (de type lourd) : 11 kilowatts



ensemble

3





Puissance d'inverseur de rouleau d'approche de cisaillements : 4KW



ensemble

3
