Garnitures soudées bout à bout
Nous sommes occupés à offrir l'éventail de garnitures soudées bout à bout telles que la courbure et de coudes soudés bout à bout, A403 les coudes, 304L les coudes, garnitures soudées bout à bout en acier, pièce en t égale soudée bout à bout, réduisant la pièce en t, longtemps et le mamelon court de Stubend et de boutissoir et le mamelon de baril. Ce sont disponibles dans différentes caractéristiques et catégories pour répondre aux exigences de l'ingénierie et la construction, le pétrole et le gaz, les avions et les industries aérospatiales et chimiques. Notre gamme est connue pour la force à haute résistance, l'exactitude dimensionnelle et l'excellente finition.
Coudes
Nous offrons la courbure et écartons d'un coup de coude en acier inoxydable, matériel d'acier d'acier au carbone et allié. Ces garnitures sont également disponibles dans le monel, nickel, inconel, matériel hastalloy, de cuivre, en laiton, titanique pour répondre aux exigences des clients. Notre gamme est conçue en conformité avec la norme de qualité internationale et est très utilisée dans différentes applications à travers des industries.
Forme : Coudes dedans longs et rayon court dans 45 degrés, 90 degrés, 180 degrés
Taille : 1/8" NOTA: à 48" NOTA: (sans couture et soudé)
Épaisseur de paroi : Sch.5S à Sch : XXS.
Les catégories ont offert : -
Acier inoxydable : ASTM, A403, WP304/304L/304H/316/316L/317/317L/321/310/347/904L
Acier au carbone : ASTM, A234, WPB/A420, WPL3/A420, WPL6/MSS-SP-75, WPHY 42/46/52/56/60/65/70
Acier allié : ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91 ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91
Pièce en t égale
La pièce en t égale est un dispositif en forme de t qui a trois ouvertures qui agissent en tant que débouché pour le tuyau. Toutes les trois extrémités de la pièce en t égale sont de la même taille. Nous pouvons offrir l'égal dans différents métaux tels que le matériel de monel, de nickel, d'inconel, hastalloy, en cuivre, en laiton et titanique. L'égal fait sur commande peut être développé pour convenir à la condition d'application spécifique des clients.
Taille : 1/8" NOTA: à 48" NOTA: (sans couture et soudé)
Catégories disponibles :
Acier inoxydable : ASTM, A403, WP304/304L/304H/316/316L/317/317L/321/310/347/904L
Acier au carbone : ASTM, A234, WPB/A420, WPL3/A420, WPL6/MSS-SP-75, WPHY 42/46/52/56/60/65/70
Acier allié : ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91
Réduction de la pièce en t
Acier inoxydable : ASTM A 182, A 240
Catégorie : F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L,
Acier inoxydable duplex UNS S31803, 2205, acier inoxydable duplex superbe UNS S32750
Acier au carbone : ASTM A 105, ASTM A 181
Acier allié : ASTM A 182, GR F1, F11, F22, F5, F9, F91
Alliages de nickel : Monel 400 et 500, Inconel 600 et 625, Incolloy 800, 825, Hastelloy C22, C276
Longue et courte extrémité de souche
Nos longues et courtes garnitures soudées bout à bout de Stubend sont très utilisées dans la construction navale, le perçage et les industries bonnes de bâtiment et d'avion et aérospatiales. Celles-ci sont conçues en conformité avec les normes de qualité internationales pour assurer la longue durée de vie. Notre gamme est disponible sous la longue extrémité de souche et les formes courtes d'extrémité de souche pour répondre aux exigences des clients.
Taille : 1/8" NOTA: à 48" NOTA: DEDANS
Programme : SCH20, SCH30, SCH40, DST, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Type : Sans couture/ERW/soudé/fabriqué
Forme : Longue extrémité de souche et extrémité courte de souche
Mamelon de boutissoir et mamelon de baril
Nous offrons le mamelon de boutissoir et le mamelon de baril, particulièrement conçus pour résister à la haute température et à la pression. Celles-ci peuvent être employées pour la connexion soudée par constante ou la connexion détachable de fil. Notre gamme est disponible dans des caractéristiques diverses pour satisfaire aux exigences basées par application des clients.
Réducteurs concentriques et excentriques
Nous offrons nos clients avec réducteurs concentriques/excentriques qui sont employés dans les industries de produit pétrochimique, de puissance, nucléaires et électroniques. Connu pour leurs tolérances étroites, ces des réducteurs concentriques et excentriques d'acier inoxydable sont conçus avec des configurations précises. Ces réducteurs sont idéaux pour les applications critiques qui impliquent la haute pression, l'impulsion, la vibration et la température
SOUDÉ BOUT À BOUT, SOCKETWELD ET GARNITURES ET BRIDES FILETÉES SONT OFFERTS LA CONFIRMATION AUX NORMES SUIVANTES
Garnitures de Buttwelding d'acier travaillé de la norme ANSI B 16,9
Acier travaillé Buttwelding S.R.Elbows de la norme ANSI B 16,28 et retours.
La norme ANSI B 16,11 a forgé la soudure en acier de prise de garnitures et filètee.
Brides de tuyau de la norme ANSI B. 16,5 et garnitures à flasque
Extrémités de soudage bout à bout de la norme ANSI B. 16,25
Garnitures travaillées de Buttwelding d'acier inoxydable de MSS SP-43.
Garnitures travaillées de Buttwelding d'essai élevé de MSS SP-75
Courbures de tubes DIN 2605 pour des tubes d'acier de soudage bout à bout.
Type en acier 5D de courbures de tubes DIN 2605 en acier pour mais de soudure.
DIN 2615 mais pièces en t en acier de garnitures de soudure.
Réducteurs en acier de garnitures de soudage bout à bout DIN 2616.
Chapeaux en acier de garnitures de soudage bout à bout DIN 2617.
Garnitures de tuyau en acier de soudage bout à bout des BS 1640 pour l'industrie pétrolière
Pièces forgéees d'ASTM A105, acier au carbone pour des éléments de tuyauterie.
ASTM A182 a forgé et a roulé des brides de tuyau d'acier d'alliage, des garnitures et des valves forgées et des pièces pour des services à hautes températures.
ASTM 234 garnitures sifflantes d'acier d'acier au carbone et allié travaillé pour les températures modérées et élevées.
ASTM un carbone 350 et un acier faiblement allié, exigeant l'essai de résilience pour des éléments de tuyauterie.
ASTM 403 garnitures sifflantes travaillées d'un acier inoxydable d'Austenities.
Garnitures de tuyaux d'ASTM A420 d'acier d'acier au carbone et allié travaillé pour des services de basse température
Garnitures de tuyau en acier de soudage bout à bout de JIS B2311 pour l'usage ordinaire.
Garnitures de tuyau en acier de soudage bout à bout de JIS B2311 pour l'usage spécial
EST 1239 tubes Tubulars d'acier doux et d'autres garnitures d'acier travaillé
ASTM des spécifications 694 pour des pièces forgéees d'acier de carbone et allié pour des brides, des garnitures, des valves et des pièces de tuyau pour le service de transmission à haute pression.
ASTM des spécifications 860 pour les garnitures en acier faiblement alliées de haute résistance travaillées de soudage bout à bout.
Garnitures soudées bout à bout
Gamme : 15 NOTA: labourent 3000 NOTA:
SCH : 5s, 10s, 40s, 80s, 10, 20, 40, DST, 60, 80, XS, 100, 120, 140, 160, XXS et NS disponibles avec M. de la NACE 01-75
Forme :
sans couture
soudé
Type :
coudes de dans long (LR) et rayon court (SR) en 45 degrés, 90 degrés, 180 degrés, R=3D, 5D, 6D, 8D, 10D et 20D.
réducteur de : Excentrique et concentrique
chapeaux et croix de .
pièce en t de . : PIÈCE EN T ÉGALE, RÉDUISANT LA PIÈCE EN T, PIÈCE EN T BARRÉE
longue et courte de souche extrémité de .
BOUTISSOIR NIPPLESCAPS de : MAMELONS CONCENTRIQUES ET EXCENTRIQUES DE BOUTISSOIR
MAMELONS de TUYAU de
COURBURES d'INDUCTION de
Garnitures soudées bout à bout d'acier inoxydable
Norme : » D'ASTM/ASME A/SA 403 GR WP « S/ » « DE W/« WX » /ASTM A420
Catégorie : WP304, 304, 304L, 304H, 309S, 309H, 310S, 310H, 316, 316TI, 316H, 316L, 316LN, 317, 317L, 321, 321H, 347, 347H, 904, 904L, 409, 410, 430, 440C
Garnitures soudées bout à bout d'alliage de nickel
Norme : SB 336 D'ASTM/ASME.
Catégorie : UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276) D'UNS 8020 (ALLIAGE 20/20)
Garnitures soudées bout à bout d'acier d'acier au carbone et allié
Norme : ASTM/ASME A/SA 234/860/MSS-P75
Catégorie : WPB, WPC, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65, WPHY 70. WPHY 100
Norme : ASTM/ASME A/SA 234
Catégorie : WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP 91 ET WPL3, WPL6
Alliage de cuivre et garnitures soudées bout à bout en acier duplex
Norme : SB 111/466/ASTM A403 d'ASTM/ASME
Catégorie : UNS NON C 10100, 10200, 10300, 10800, 12000, 12200, 70600 (CU - NI 90/10), 71500 (CU - NI 70/30).
Norme : ASTM/ASME A/SA 815
Catégorie : UNS AUCUN S 31803, S 32205, S 32550, S 32750, S 32760.
DONNÉES TECHNIQUES POUR DES GARNITURES DE TUYAU
|
ACIER INOXYDABLE
|
|
AUSTÉNITIQUE
|
ASTM/ASME SA 403 WP 304 (L) (H) (LN) (N)
|
|
|
ASTM/ASME SA 403 WP 321 (H)
|
|
|
ASTM/ASME SA 403 WP 316 (L) (H) (LN) (N) (TI)
|
|
|
ASTM/ASME SA 403 WP 347 (H)
|
|
|
ASTM/ASME SA 403 WP 317 (L)
|
|
|
ASTM/ASME SA 403 UNS-S-31254 (6% MOIS)
|
|
DE FERRITE AUSTÉNITIQUE
|
ASTM/ASME SA 815 UNS-S-31803 (CR DE 22%)
|
|
|
ASTM/ASME SA 815 UNS-S-32760 (CR DE 25%)
|
| ACIER AU CARBONE |
|
POUR LA TEMPÉRATURE MODÉRÉE
|
ASTM/ASME SA 234 WPB
|
|
|
ASTM/ASME SA 234 WPC
|
|
POUR LA BASSE TEMPÉRATURE
|
ASTM/ASME SA 420 WPC6
|
|
CARBONE NIKEL POUR LA BASSE TEMPÉRATURE
|
ASTM/ASME SA 420 WPL3
|
|
MATÉRIAUX ÉLEVÉS DE RENDEMENT
|
MSS-SP75 WPHY 42
|
|
|
MSS-SP75 WPHY 46
|
|
|
MSS-SP75 WPHY 52
|
|
|
MSS-SP75 WPHY 56
|
|
|
MSS-SP75 WPHY 60
|
|
|
MSS-SP75 WPHY 65
|
|
|
MSS-SP75 WPHY 70
|
| ACIER ALLIÉ |
|
POUR LA TEMPÉRATURE ÉLEVÉE
|
ASTM/ASME SA 234 WP1
|
|
|
ASTM/ASME SA 234 WP12
|
|
|
ASTM/ASME SA 234 WP11
|
|
|
ASTM/ASME SA 234 WP22
|
|
|
ASTM/ASME SA 234 WP5
|
|
|
ASTM/ASME SA 234 WP9
|
|
|
ASTM/ASME SA 234 WP91
|
|
ALLIAGES NON FERREUX
|
|
BASE EN ALUMINIUM
|
ASTM B361 GR. 3003-6061
|
|
|
MONEL 400 D'ASTM B366
|
|
|
ASTM B366 INCONEL 600
|
|
|
ASTM B366 INCOLOY 800
|
|
|
ASTM B366 INCOLOY 825
|
|
|
ASTM B366 HASTELLOY B, C, X
|
|
BASE DE CUIVRE
|
CUPRONICKEL 90 – 10 ET 70-30
|
|
TITANE
|
ASTM B363 WPT2
|
|
PROGRAMME DE FABRICATION
|
|
SOCKETWELD ET
|
45 et 90 DEGRÉS. COUDES DE LA LR
|
1/4" À 4" NOTA:
|
|
GARNITURES FILETÉES
|
PIÈCES EN T ET PIÈCES EN T DE RÉDUCTION
|
1/4" À 4" NOTA:
|
|
ESTIMATIONS DE PRESSION
|
ACCOUPLEMENTS
|
1/4" À 4" NOTA:
|
|
2000#, 3000#, 6000#, 9000#
|
PAC
|
1/4" À 4" NOTA:
|
|
|
UNION
|
1/4" À 4" NOTA:
|
|
|
CROIX
|
1/4" À 4" NOTA:
|
|
|
PRISES
|
1/4" À 4" NOTA:
|
|
|
BUISSONS
|
1/4" À 4" NOTA:
|
|
|
PATRON
|
1/4" À 4" NOTA:
|
GARNITURES SOUDÉES BOUT À BOUT
|
|
SANS COUTURE
|
45 et 90 DEGRÉS. COUDES DE LR/SR
|
1/2 » À 24" NOTA:
|
|
|
PIÈCES EN T ET PIÈCES EN T DE RÉDUCTION
|
1/2 » À 24" NOTA:
|
|
|
CCE CONC. REDUCERS
|
1/2 » À 24" NOTA:
|
|
|
PAC
|
1/2 » À 36" NOTA:
|
|
SOUDÉ
|
45 et 90 DEGRÉS. COUDES DE LR/SR
|
4" À 36" NOTA:
|
|
|
PIÈCES EN T ET PIÈCES EN T DE RÉDUCTION
|
4" À 36" NOTA:
|
|
|
CCE CONC. REDUCERS
|
4" À 48" NOTA:
|
|
|
PAC
|
26" À 48" NOTA:
|
|
ÉPAISSEURS DE PAROI
|
TOUS LES PROGRAMMES À LA norme ANSI 10 ET JUSQU'À 100 millimètres de B36,
|
|
PRODUITS SPÉCIAUX
|
RAYON de CINTRAGES 2.5D, 3D, 5D, 10D et TOUT AUTRE RAYON SPÉCIAL
|
|
|
RÉDUCTION DES COUDES
|
|
|
COUDES EN U DE CROIX SPÉCIALES
|
|
|
MORCEAUX DES PARTIES LATÉRALES “Y”
|
|
|
WELDOLETS, SWEEPOLETS, LATEROLETS, SOCKOLETS
|
|
|
ELBOWLETS ET THREADOLETS
|
| |
GARNITURES SPÉCIALES SELON DES DESSINS |
| |
ÉLÉMENTS DE TUYAUTERIE PRÉFABRIQUÉS SELON LE DESSIN. |
| NORMES DE FABRICATION |
ASME B1639 - B16.28 - B16.25 |
| |
MSS-SP75 - 43 – 87 |
| |
2617 DIN 2605 - 2606 - 2615 - 2616 – |
| CODES DE CONCEPTION |
ASME I - DIVISION D'ASME III. 1 SOUS NOTA: |
| |
ASME I - DIVISION D'ASME III. 1 SOUS OR |
| |
ASME I - DIVISION D'ASME III. 1 SOUS ND |
| |
ASTM B31, 1 - B-31.4 - B31.8 |
Garnitures soudées bout à bout
Nous assurons un large éventail de garnitures soudées bout à bout. Très utilisé dans le pétrole, le gaz, la filtration, la réfrigération, le raffinage, le produit pétrochimique et les industries en mer.
Des garnitures soudées bout à bout sont utilisées dans un système sifflant pour changer une direction ou une fonction, qui sont mécaniquement jointes au système. Probablement la manière la plus simple de réaliser ceci serait de plier le tuyau dans la direction exigée, mais ce processus étirera et amincira le mur externe du tuyau tout en épaississant et ridant le mur intérieur du tuyau. Ceci a comme conséquence la résistance d'écoulement et l'érosion accélérée de mur.
Une deuxième méthode parfois utilisée est un joint taillé, où des garnitures soudées bout à bout en acier sont coupées à l'angle correct et ensemble soudées pour réaliser le changement désiré. Tandis que l'épaisseur en coupe de secteur et de paroi sont maintenues beaucoup d'efficacité est due perdu au frottement et la turbulence résultant du grave changent dans la direction ; par exemple une courbure simple-taillée offre à environ six fois la résistance d'un coude balayé.

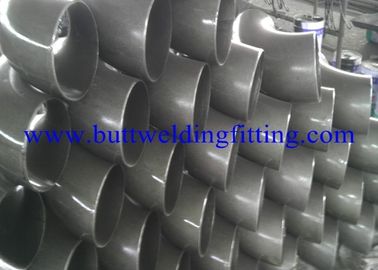

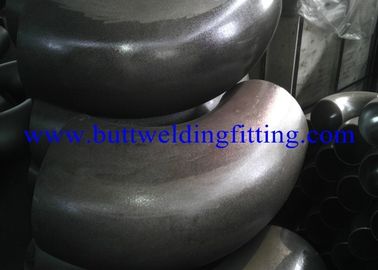

Ferrure de coude soudée bout à bout
La ferrure de coude soudée bout à bout est un montage de tuyau installé entre deux longueurs de tuyau ou de tube permettant un changement de direction, habituellement 180°, 90° ou 45°. Les extrémités sont usinées pour le soudage bout à bout quand les deux extrémités diffèrent dans la taille, il s'appelle un coude de réduction ou de réducteur.
La plupart des coudes sont disponibles dans le rayon court ou le long rayon de types. Les coudes courts de rayon ont un centre pour finir la distance égale au NPS en pouces, alors que le long rayon est 1,5 fois le NPS en pouces.
Montage soudé bout à bout de pièce en t
Les garnitures soudées bout à bout de pièce en t sont très utilisées dans la tuyauterie industrielle pour fusionner ou diviser des fluides et n'exigent pas la préparation spéciale de tuyauterie avant des applications. Disponible dans différentes caractéristiques de filetage et garnitures soudées bout à bout de pièce en t de diverses catégories sont machinés pour clôturer des tolérances et des dimensions précises.
Montage croisé soudé bout à bout
Des garnitures croisées soudées bout à bout sont utilisées dans plusieurs industries pour fournir la fuite librement et serrent à la clé dynamométrique le cachetage libre dans n'importe quelle connexion de tuyauterie ou de tuyauterie. Offert dans garnitures croisées soudées bout à bout de diverses catégories sont comptés pour leurs tolérances étroites et excellentes finitions.
Montage soudé bout à bout de chapeau
La fonction d'un montage soudé bout à bout de monture est de bloquer outre de l'extrémité d'une ligne dans un système sifflant. Le chapeau soudé bout à bout est adapté en plaçant la monture au-dessus de la ligne ouverte et la soudure autour du joint.
Montage d'extrémité soudé bout à bout de souche
Des extrémités de souche sont installées dans les paires et joint ainsi que deux assemblez les brides à clin. La surface de l'extrémité de souche a une surface dentelée électrophonique de garniture qui empêche la fuite au joint. Utilisant des extrémités de souche permet à des sections de la ligne d'être ouvert pour le nettoyage, l'inspection ou le remplacement rapide etc., sans nécessité de ressouder.
Montage excentrique/concentrique de réducteur
Il y a deux options disponibles, du réducteur concentrique ou du réducteur excentrique.
Un réducteur excentrique, également appelé un réducteur de Bell, a deux (à l'intérieur) fils femelles de différentes tailles avec des centres ainsi conçus que quand ils sont joints, les deux morceaux de tuyau ne sont pas en conformité avec l'un l'autre, mais ils peuvent être installés afin de fournir le drainage optimum de la ligne.
Le montage est conçu avec le débouché plus petit décentré à l'extrémité plus grande, lui permettant d'aligner avec seulement un côté de l'admission. Les garnitures de réducteur sont conçues pour être soudées facilement et offrent la résistance supérieure de force et de fuite.
Le réducteur excentrique doit être installé avec le côté droit empêchent jusqu'à emprisonner l'air à l'aspiration de pompe. Ils sont conçus pour permettre la connexion simple de différents tuyaux classés. Ceux-ci peuvent être employés comme réducteurs de tuyau, connecteurs flexibles et suppresseurs de vibration.
Les réducteurs excentriques éliminent le bruit et isolent la vibration dans la canalisation, réduisent l'effort, éliminent l'électrolyse et se protègent contre les montées subites de démarrage.
|
