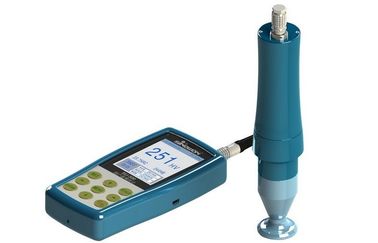

Appareil de contrôle portatif ultrasonique motorisé de dureté de Digital UCI avec l'affichage à cristaux liquides de conversion et de couleur de dureté
Lancement de produit :
Actuellement, il y a des genres de méthodes pour la mesure de dureté, d'utilisée généralement comme Brinell, Rockwell, Vickers, Leeb, etc. tandis que les inconvénients sont évidents pour la mesure ci-dessus de dureté. Rockwell et Brinell avec la force lourde de chargement et le grand renfoncement, mènent à la destruction sérieuse sur la surface témoin.
Vickers appliquent la mesure optique, mais seulement les techniciens professionnels peuvent opérer sans à-coup, impossible de mesurer la dureté du morceau de travail lourd, les machines installées et les pièces de manière permanente assemblées.
L'appareil de contrôle de dureté de Leeb appliquent le rebond et la méthode indirecte à la dureté de mesure, mènent facilement à la grande déviation quand converti aux échelles de Birnell, de Rockwell et de Vickers.
L'appareil de contrôle ultrasonique SU-300 de dureté appliquent la méthode ultrasonique d'impédance de contact pour faire la mesure comparative de dureté pour des morceaux d'essai, avec des avantages de l'opération de grande précision, d'efficacité, portative et facile.
L'appareil de contrôle ultrasonique SU-300 de dureté est très utilisé pour mesurer la dureté de petites pièces forgéees, matériel de fonte, inspection de soudure, zone affectée de chaleur, des matrices et des moules d'estampillage d'Ion-nitrided, des formes, des presses, des pièces à parois minces, des incidences, des flancs de dent, etc.
Caractéristiques :
HT parfaite de l'exactitude --±3%, ±1.5HR, ±3%HB
Renfoncement microscopique-- Seulement le microscope de haute puissance peut observer le renfoncement
Mesure-Résultat rapide en 2 secondes

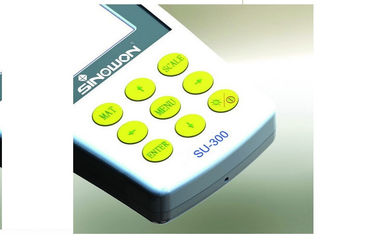

Le grand résultat de mesure d'affichage d'Affichage-Direct d'affichage à cristaux liquides, périodes comptent, maximum, minimal, moyen et déviation.
Amical Opération-Actionnez bien après la formation courte
Garantie promise de Warranty--2-Year pour l'unité principale (exclut la sonde)
La masse - stockage — — économies 1000 groupes de données de mesure
Les Calibrage-Économies simples 20 groupent des données de calibrage pour appeler, améliorent l'efficacité de calibrage.
Caractéristiques :
|
Nom de produit
|
Appareil de contrôle ultrasonique de dureté
|
|
Modèle
|
SU-300
|
|
Code#
|
#882-141
|
|
Force de chargement
|
2Kgf (facultatif : 1Kgf, 5Kgf, 10Kgf)
|
|
Chaîne de mesure
|
HB : 85-650 ; HT 80-1599 ; HRC 20-70 ; HRB : 41-100 ; HRA : 61-85.6
HS : 34.2-97.3 ; MPA : 255-2180N/mm
|
|
Exactitude de mesure
|
HT : ±3%HV ; HRC : ±1.5HRC ; HB : ±3%HB
|
|
Pénétrateur
|
pénétrateur du diamant 136°Vickers
|
|
Direction de mesure
|
Appui 360°
|
|
Stockage de données
|
Pour sauver 1000-groups des données de mesure et 20-groups des données de calibrage
|
|
Échelle de dureté
|
HT, HB, HRC, HRA, HRB, MPA
|
|
Affichage de données
|
Force de chargement, Essai-temps, résultat d'essai, barème de moyenne, de maximum, de minimum, de déviation et de conversion.
|
|
Indication de dureté
|
Affichage d'affichage à cristaux liquides
|
|
Environnement de fonctionnement
|
La température : - 10℃~50℃ ; Humidité : 30%~80%R.H
|
|
Tension d'opération
|
C.C 4.8V
|
|
Dimensions d'instrument
|
160x80x31mm
|
|
Poids net
|
500g approximatif (sans sonde)
|
La livraison standard :
|
Nom de produit
|
Codez |
|
Nom de produit
|
Codez |
|
|
Équipez le principal organisme
|
882-141
|
Sondez le chapeau de silicone
|
882-711
|
|
2Kgf sonde manuelle HP-2k
|
882-321
|
Manuel d'instrument
|
SU-300
|
|
Câble de sonde
|
882-801
|
Boîte d'accessoires
|
882-901
|
|
Câble d'USB
|
882-851
|
Certificat
|
SU-300
|

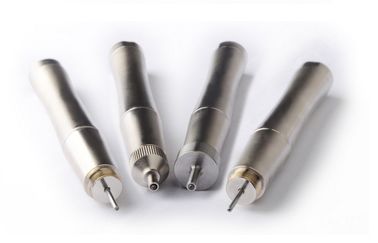

Caractéristiques manuelles de sonde :
|
De type sondeur
|
HP-1K
|
HP-2K
|
HP-5K
|
HP-10K
|
|
Code#
|
882-311
|
882-321
|
882-331
|
882-341
|
|
Remarque
|
Facultatif
|
Standard
|
Facultatif
|
Facultatif
|
|
Force de chargement
|
10N
|
20N
|
50N
|
98N
|
|
Diamètre
|
22mm
|
22mm
|
22mm
|
22mm
|
|
Longueur
|
154mm
|
154mm
|
154mm
|
154mm
|
|
Diamètre de Rod de oscillation
|
2.4mm
|
2.4mm
|
3mm
|
3mm
|
|
Rugosité de la surface de mesure
|
Ra<3>
|
Ra<5um>
|
Ra<10um>
|
Ra<15um>
|
|
Poids minimum de matériel d'essai
|
0.3kg
|
0.3kg
|
0.3kg
|
0.3kg
|
|
Épaisseur minimum de matériel d'essai
|
2mm
|
2mm
|
2mm
|
2mm
|
Caractéristiques motorisées de sonde :
|
De type sondeur
|
MP-100
|
MP-300
|
MP-500
|
MP-800
|
|
Code#
|
882-211
|
882-221
|
882-231
|
882-241
|
|
Remarque
|
Facultatif
|
Facultatif
|
Facultatif
|
Facultatif
|
|
Force de chargement
|
1N
|
3N
|
5N
|
8N
|
|
Diamètre
|
46mm
|
46mm
|
46mm
|
46mm
|
|
Longueur
|
200mm
|
200mm
|
200mm
|
200mm
|
|
Diamètre de Rod de oscillation
|
3.7mm
|
3.7mm
|
3.7mm
|
3.7mm
|
|
Poids minimum de matériel d'essai
|
0.3kg
|
0.3kg
|
0.3kg
|
0.3kg
|
|
Épaisseur minimum de matériel d'essai
|
2mm
|
2mm
|
2mm
|
2mm
|
Directives pour la sélection et l'usage des instruments d'UCI :
|
Charge
|
Modèle
|
Caractéristiques
|
MP-500
|
|
98N
|
De longueur standard (manuel)
|
Renfoncement relativement grand ; exige
préparation de la surface minimale
|
Petites pièces forgéees, matériel de fonte,
inspection de soudure, HAZ
|
|
50N
|
De longueur standard (manuel)
Longueur prolongée (manuelle)
Sonde courte (manuelle)
|
Pour l'usage général
longueur prolongée de 30 millimètres
Longueur réduite (90 millimètres) ; l'électronique
dans le logement distinct
|
Induction durcie ou carburée
pièces de machine, par exemple,
arbres à cames, inspection de soudure de turbine,
HAZ
Mesure dans les cannelures, sur la vitesse
flancs et racines de dent
Lames de turbine de turbines, mur intérieur des tuyaux
avec Ø >90 millimètre
|
|
10N
|
De longueur standard (manuel)
Longueur prolongée (manuelle)
Sonde courte (manuelle)
|
La charge est facile à s'appliquer et fournit
contrôle pour examiner des rayons d'onsharp
longueur prolongée de 30 millimètres
Longueur réduite (90 millimètres) ; l'électronique
dans le logement distinct
|
Matrices et moules d'estampillage d'Ion-nitrided,
formes, presses,
pièces à parois minces
Incidences, flancs de dent
Lames de turbine de turbines, mur intérieur des tuyaux
avec Ø >90 millimètre
|
|
8N
|
Style de sonde de moteur
|
La charge est appliquée par le servomoteur
|
Pièces de précision de finition, vitesses,
caniveaux d'incidence
|
|
3N
|
Style de sonde de moteur
|
La charge est appliquée par le servomoteur ; plutôt
petits renfoncements
|
Couches minces, par exemple, cuivre ou
chrome sur l'acier
cylindres ;
Cylindres de cuivre de rotogravure ;
Les revêtements, cas ont durci des pièces
|
|
1N
|
Style de sonde de moteur
|
La charge est appliquée par le servomoteur ; plutôt
petits renfoncements
|
Couches minces et revêtements
|
