Max. diameter of work: | 625mm | Concave (at dia.160mm): | 0.6mm |
---|---|---|---|
Convex (at dia. 160mm): | 0.6mm | Capacity of Coolant oil: | 1300L |
Max. Flowrate of Coolant oil: | 1130L/min | Overall dimensions: | 2880mm×1237mm×2622mm |
Net weight: | 5300kgs | ||
Surligner: | équipement de durcissement d'induction,machine de durcissement d'induction de vitesse |

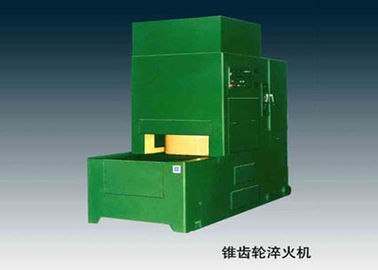

Machine de durcissement d'induction de pignons coniques pour des machines de construction, diamètre maximum 625mm de vitesse
Détail rapide :
Cette machine est un genre d'équipement de traitement thermique pour éteindre les pignons coniques utilisés dans les machines des véhicules à moteur, de construction, le tracteur, les machines métallurgiques et d'autres industries. Des déformations des pièces éteintes après que le traitement thermique puisse être commandé et amélioré effectivement et la qualité des vitesses peuvent être augmentées. En même temps, en rond et des parties plates peuvent également être durcies sur cette machine.
Description :
La machine est équipée d'un système de contrôle de PLC. Excepté le chargement d'objet et le déchargement, la machine peut être mise en le service automatiquement. Des contrôles électriques et hydrauliques sont employés pour l'opération dans un cycle de extinction automatique afin d'augmenter l'exactitude et stabiliser la qualité des pièces éteintes.
La table de travail (les inférieurs meurent) des mouvements de machine entre la position de chargement et la position de fonctionnement de l'objet au moyen des contrôles hydrauliques, afin de transférer l'objet de chauffage à la température de extinction dans la position fonctionnante de la machine et les refroidir dans la machine l'un après l'autre pour finir l'opération de extinction.
Un dispositif de rapide-changement est disponible pour le supérieur meurent (les anneaux externes et les anneaux intérieurs) de la machine (YA9060).
Pour assurer la qualité de extinction et commander la déformation de l'objet, la machine est avec les configurations de construction suivantes.
Quand l'extinction, les pressions (personne réglable) des anneaux externes, des anneaux intérieurs et du trou peuvent être appliquées aux différentes parties de la pièce étant éteinte.
La pression peut être choisie comme pression fixe ou pression différentielle réglable.
Un arrangement concave et convexe est possible sur la table de travail dans le diamètre de 510mm (inférieur mourez).
Pendant l'opération de extinction, de l'huile de refroidissement dans différentes étapes avec les arrangements distincts de débit unitaire et de temps peut être fournie. 20 points sont disponibles sur le système de PLC pour faciliter l'exploitation en ligne de la machine à l'usine de l'utilisateur.
Spécial meurt des anneaux externes, les anneaux intérieurs et l'extenseur de trou peuvent être équipés pour la machine selon les différentes dimensions et structures des pièces à éteindre.
Caractéristiques :
Diamètre maximal de travail |
millimètre |
625 |
La distance entre la surface de montage de la tige de pressing d'extenseur et la surface d'appui de inférieur meurent |
||
Maximum |
millimètre |
280 |
Minimum |
millimètre |
250 |
La distance entre la surface de montage des anneaux et de la surface d'appui intérieurs et externes de inférieur meurent |
||
Maximum |
millimètre |
165 |
Minimum |
millimètre |
140 |
La gamme du diamètre pour s'ajuster concave et convexe sur inférieur meurent |
millimètre |
Φ160-Φ510 |
Concave (à dia.160mm) |
millimètres |
0,6 |
Corps convexe (à diamètre 160mm) |
millimètre |
0,6 |
Pression maximum |
||
Anneau externe |
kilogramme |
7500 (valeur dessus) mesure de guagee de pression) |
Anneau intérieur |
kilogramme |
7500 |
Extenseur |
kilogramme |
3500 |
Huile de liquide réfrigérant |
||
Capacité |
L |
1300 |
Débit unitaire maximal |
L/min |
1130 |
Moteur électrique |
||
Pompe hydraulique |
Kilowatt T/MN |
4 1440 |
Pompe de refroidissement |
Kilowatt T/MN |
7,5 2900 |

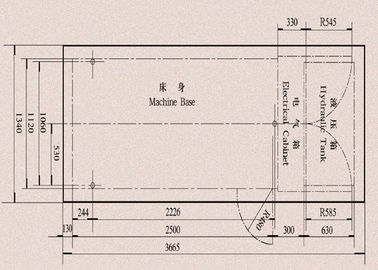

Dimensions hors-tout (L×W×H) |
millimètre |
2880×1237×2622 |
Poids net |
kilogramme |
5300 |
Caisse |
millimètre |
3850×1900×2650 |
Poids brut |
kilogramme |
6000 |
