Le double de fer de bâti d'EN-JS 1030 (GGG-40) a bridé la vanne papillon DN50 - DN400

Vanne papillon de bride de double de fer de bâti d'EN-JS 1030 (GGG-40) DN50 - DN400

Caractéristiques

Materails multiples
Longue durée de vie
Représentation d'excellence
Aspect parfait
De haute qualité

Aperçu de produit

La double vanne papillon de bride a intégré les avantages du papillon de bride et de la vanne papillon excentriques de gaufrette. A éliminé les défauts entre eux, le caoutchouc vulcanisé de doublure intérieure de corps de valve. Réalisez une représentation parfaite de phoque. Très utilisé dans le système d'approvisionnement ou de drain en eau de la plante aquatique, de la centrale, de l'aciérie, de la fabrication de papier ou des industries chimiques, avec de bonnes caractéristiques d'ajustement.

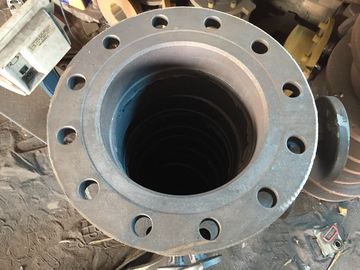

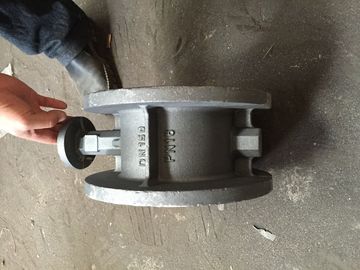

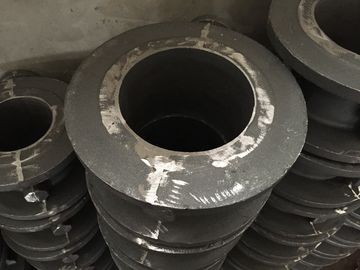

Images de produit

Paramètres techniques

Informations générales

• Résilient posé selon en 593
• CRNA face à face de longueur. à en 558-1, série de base 14 (DIN 3202, F4)
• Avec des extrémités de bride sur le CRNA de les deux côtés. à en 1092-2
• disque de Double-compensation monté sur roulement dans la bague exempte d'entretien
• Incidence libre de milieu (axe sec) dans le corps au moyen de double cachetage de joint circulaire et yeux fermés de disque
• Possible de remplacer la bague d'étoupage de profil sans démonter le disque
• Système automatique de cachetage avec la bague d'étoupage incluse et pression-soutenue de profil
• Vide fortement jusqu'à 1 torr
• Fortement au CRNA de les deux sens d'écoulement. à en 1074-2
• Axe de preuve d'éruption et cachetage d'axe
• Avec l'engrenage à vis sans fin à verrouillage automatique, entièrement inclus, exempt d'entretien comprenant l'indicateur de position mécanique

Matériel

• Corps : Fonte malléable EN-JS 1030 (GGG-40)
• Disque : Fonte malléable EN-JS 1030 (GGG-40)
• Cachetage de valve : EPDM
• Joints circulaires : EPDM
• Tige de vanne papillon : Acier inoxydable 1,4462
• Incidence d'axe : Bronze de Zincfree
• Seat : Le caoutchouc rayé, microfinished

Protection contre la corrosion

• Corps : À l'intérieur du revêtement en caoutchouc dur de 3 millimètres et du revêtement époxyde d'extérieur
• Disque : revêtement en caoutchouc dur de 3 millimètres

Attention du besoin de sujets pour l'installation

1. Le type norme de gaufrette de canalisation de bride devrait être conforme au niveau de la vanne papillon, bride consacrée de vanne papillon est recommandé pour le type bride de gaufrette de connexion.

2. Les utilisateurs devraient vérifier les conditions de travail si c'est accord avec la vanne papillon.

3. Le lumen et la surface d'étanchéité devraient être éclaircis avant installation, aucune adhérence de rebut.

4. Les deux le côté du siège de valve a expulsé comme joint de joint de bride, aucun besoin d'employer le joint de joint pour la vanne papillon

5. La vanne papillon a pu être installée à horizontal, à la verticale et à tous les autres angles des canalisations, et a pu être employée dans bi-directionnel.

6. La vanne papillon ne peut pas être installée aux coins de la canalisation, aucune installation d'appui renversé permise.

7. La vanne papillon doit être fermée en installant, pour assurer le plat de valve pour ne pas effectuer avec la bride de canalisation.

8. Vérifiez la bride soudée sans défauts. Ne peut pas souder après installation pour éviter d'échauder les articles en caoutchouc et les revêtements antiseptiques.

9. Pour des situations anormales sur la commutation, devrait la vérifier, enlever des défauts, n'ouvre pas ou ne ferme pas la valve avec la force externe.
