Le PLC hydraulique laminent à froid la machine de formation en acier 3 dans 1 conducteur de servo d'OR

Le PLC hydraulique laminent à froid la machine de formation en acier 3 dans 1 conducteur de servo d'OR

Modèle TNCF5 du contrat 3 dans 1 machine servo de conducteur d'OR

Description :

I. la disposition du système

II. Induction générale de ligne d'alimentation de presse

La ligne compacte principe de bobine tourne autour de combiner les trois fonctions de la ligne de bobine, de l'aplatissement et de l'alimentation du matériel. Ceci est typiquement réalisé qui utilise plusieurs configurations, un redresseur/unité de conducteur avec un uncoiler motorisé ; une unité de redresseur/conducteur avec une voiture de bobine actionnée et une alimentation/traction servo par le redresseur et l'uncoiler motorisé.

Les alimentations conduites servo partagent plusieurs des avantages avec la variété conduite par presse, telle qu'espace requis minimal, le bas entretien, et les grandes vitesses. Cependant, les alimentations servo fournissent également les indemnités qui pressent les unités conduites ne peuvent pas. Le fait qu'elles utilisent un contrôle sur microprocesseur leur donne une dimension supplémentaire. Les caractéristiques telles que les modèles programmables de mouvement, l'autodiagnostic, la correction automatique, et la capacité de communiquer avec l'automation - juste pour appeler quelques uns - les ont placées indépendamment d'autres types d'alimentations.

Des commandes servo ont été employées pour placer des applications à la fabrication pendant quelques décennies. La technologie a mûri au point que ces commandes sont plus fiables et moins chères qu'elles avaient lieu dans le passé. Le nombre de fabricants domestiques et étrangers a augmenté considérablement au cours des dernières années. La plus grande fiabilité, la modularité, et les caractéristiques auto-diagnostiques des systèmes servo a fait beaucoup pour soulager les craintes qu'existées plus tôt, bien que même maintenant elle puisse encore exiger d'un degré considérable d'expertise technique d'isoler quelques problèmes.

III. Données techniques :

Meterial laminent à froid l'acier

Poids de bobine : 5,000KG

Largeur de bande : Max 1000MM

Épaisseur de bande pour la capacité : 0.5-2.5mm

Bobine O.D : 1500 millimètres (de maximum)

Identification de bobine : 508mm (maximum)

Exactitude de alimentation : + 0,15 millimètres

La longueur d'alimentation a entré 9999.99mm

Vitesse d'alimentation : 15 m/min

Électricités : 380 volts 50 hertz.

C.A. 7.5KW de moteur servo de puissance de conducteur

VI. LISTE D'ÉQUIPEMENTS SOUS LA PORTÉE DE L'APPROVISIONNEMENT :

1. Voiture de bobine
2. Decoiler
3. Rouleau de séparateur (équipement de guidage)
4. dispositif de bande d'entrée.
5. Senor de boucle
6. Rouleau de guide latéral I
7. conducteur et redresseur
8. Libération du fonctionnement
9. Rouleau de guide latéral II
10. Système électrique.
11. système pnematic
12. circuit hydraulique

VII. Machine partsproposal.

1. Voiture de bobine d'entrée (facultative)

Application

La voiture de bobine d'entrée sera hydrauliquement enclenchée. Elle sera employée pour traverser et charger la bobine sur le mandrin du decoiler.
Pour gagner le temps tout en travaillant, la nouvelle bobine est chargée à la voiture de bobine et soulevé dans la position de mandrin par l'ascenseur hydraulique et le début de voiture de bobine pour se déplacer horizontalement a laissé le mandrin passer à l'intérieur par la bobine puis les mouvements de voiture de chargement dans la position de parc.
Construction :
La voiture de bobine est un corps fabriqué des matériaux principaux ; monté sur les roues et les axes durcis avec le roulement à rouleaux sphérique. Le visage de levage doit être de conception formée de « V ». Le berceau (c.-à-d. cadre de forme de v) est augmenté et abaissé par un rail de guide et une paire de cylindres hydrauliques. La traversée de voiture de bobine est accomplie par un moteur électrique avec une commande de vitesse et de pignon. Une chaîne d'entrave est donnée pour conduire les tuyaux hydrauliques pour l'ascenseur et des fonctions transversales et la chaîne d'entrave est fournies
Données techniques :
Type de voiture de bobine : Type de guide, au plancher
Ascenseur/fonction inférieure : Par les cylindres hydrauliques avec quatre Colum
Course d'ascenseur : 350mm
Capacité : 5000kg

Rouleau de 2 séparateurs dans le bras de maintien (équipement de guidage) :

Application

Anti petit pain de coupure de bobine et guidage de la bobine à la ligne de bobine.

Elle fonctionnera avec le decoiler et l'alimentation- d'éplucheuse de bobine l'extrémité de bobine. Le petit pain sera concernent le dessus de la bobine, retenant l'enveloppe externe et la conduisant en avant.

Un moteur est séparateur conduit, (rouleau presseur) pour empêcher la bobine de l'horloge jaillissant quand les courroies de conservation de bobine sont enlevées. Des cannelures sont exigées sur le séparateur, pour permettre le re-cerclage des bobines partiellement consommées quand elles sont rebobinées sur le mandrin. Le séparateur sera capable de l'entraînement en alimentation et recherchera des directions.

Construction :

Le petit pain de séparateur est fabriqué à partir de le tuyau d'acier avec les journaux appropriés dûment usinés pour être monté sur les roulements antifriction. Le petit pain de séparateur est enduit du poly caoutchouc. Le poly petit pain est conduit par le moteur électrique avec le système de chaîne et de pignon. Le petit pain de séparateur et son système d'entraînement est adapté sur la structure fabriquée qui consécutivement est montée sur la structure adjacente du corps de petit pain de pincement. La mise en action du bras est par le cylindre hydraulique. L'augmenter et les fonctions inférieures accompliront par un cylindre hydraulique.

Anti petit pain de coupure de bobine

Pour éviter des coupures de bobine pendant le filetage de la bobine et du petit pain sera placée par les cylindres hydrauliques avec fileter l'unité de table.

La bande sera filetée sur la ligne d'une façon semi-automatique, utilisant l'ouvreur de bobine avec de divers mouvements comme en avant haut/bas/inverse, et le nez d'ouvreur avec le type de rotation.

Données techniques :

• Revêtement sur le rouleau de séparateur : Poly enduit
• Mise en action de bras : : cylindre hydraulique

3 Decoiler (hydraulique augmenté) :

Application

Le decoiler peut manipuler la bobine et être capable d'introduire la bobine dans la ligne de bobine, et de rebobiner également les bobines partiellement consommées, ainsi elles peuvent re-être attachées tandis que toujours sur le mandrin, avant de retourner à l'installation de stockage de bobine pour l'usage à une date ultérieure.

Decoiler est motorisé avec un mandrin d'expansion par des moyens hydrauliques. Le fonctionnement en avant et d'inversion du mandrin sera possible par des moyens manuels et automatiques. Une voiture de bobine sera fournie pour charger la bobine au mandrin.

Construction :

Expansion hydraulique de Decoiler et s'est effondrée, acier fabriqué dûment usiné, monté sur les axes résistants sur les roulements antifriction. Expansion – effondrement par les cylindres hydrauliques. Le corps individuel de la construction en acier fabriquée

Expansion : hydraulique équipé du type de lien actionné de 4 segments cale.

Données techniques :

• Mode de fonctionnement : par le cylindre hydraulique
• Diamètre intérieur : Ø460-520 (maximum)
• Diamètre extérieur : 1800mm
• Chargement de capacité : 5000kg

4. Contrôle de sonde de boucle :

Application

Elle a un senor électrique de yeux pour commander

fonctionnement de decoiler et de redresseur. Il peut garder la paix la vitesse fonctionnante pour le decoiler et le redresseur. La boucle d'entrée créera une zone-tampon pour un centrage plus facile pour le prochain processus d'étape. La source lumineuse et les sondes est donnée pour sentir la position de boucle.

5. Dispositif de soutien d'entrée :

la table de filetage peut fileter la bande et le contrôle par pneumatique.

6. Guide latéral mécanique.

Application :

La largeur sera réglable manuellement avec le volant de commande et le mouvement sera

accompli par l'axe de guidage avec le fil de main gauche et de main droite sur le même axe et guidez la bobine au redresseur

Construction :

Un corps fabriqué avec le rouleau a monté verticalement sur deux côtés (2 rouleaux de no. chaque côté). Le rouleau est monté verticalement.

• Ajustement : manuel
• Lubrifiant : Graisseur à pression

7. redresseur et conducteur

Application

Le redresseur peut aplatir l'arrangement d'acier et de conducteur de bobine

Construction :

le redresseur est type soudé structure de base et de « H » de plaque d'acier de machine.

Le corps du petit pain de pincement sera fabriqué hors des plats principaux et usiné pour loger les ensembles de petit pain. Le petit pain supérieur et le petit pain de bouton guident la bande d'Uncoiler pour adapter à la ligne de passage. Le rouleau supérieur sont actionnés en haut et en bas au moyen d'une paire de cylindres pneumatiques. Le redresseur est équipé de vitesses durcies (60 degrés HRC), les petits pains durcis (42CrMo) que les incidences données pour la fonction rotatoire est des roulements à rouleaux d'aiguille et est graisse lubrifiée automatiquement.

Le bâti supérieur et donc le mouvement supérieur de parallèle de banque pour ajuster la pénétration de petits pains selon l'épaisseur matérielle par le manuel avec l'indicateur micro.

Le bâti supérieur est horizontalement pivoté, c.-à-d. il peut tourner autour d'une perpendiculaire horizontale d'axe jusqu'à la ligne axe pour permettre une pénétration plus profonde des petits pains d'entrée.

La structure de transport de la machine est bien dimensionnée selon la déformation et tient les mouvements de bâti supérieur.

Dans des rouleaux de conducteur ; Le petit pain et le rouleau supérieurs du fond est chrome dur plaqué. Le petit pain supérieur est sont actionnés en haut et en bas par une paire de cylindres pneumatiques. Le petit pain inférieur doit être conduit par un moteur servo. L'ensemble de rouleau de départ est avec entraîné par un moteur électrique servo qui donnera le sens de la longueur d'être alimentation. Le rouleau sera soulevé et abaissé par un cylindre ou une fonction pneumatique de libération

Des petits pains de redresseur et de conducteur sont conduits par l'intermédiaire du moteur d'entraînements de moteur servo à C.A., boîte de vitesse, axe.

Données techniques :

• Petit pain de travail de redresseur : Quantité de Rolls – morceaux d'upper4/lower3
  • Matériel – 42CrMo.
  • Dureté – 52 à 60HRC
  • Électrodéposition – électrodéposition de chrome
  • Modèle TNCF5-1000,
  • Maximum 1000mm de largeur ;
  • Ensemble du petit pain de pincement 1 (supérieur et inférieur) ;
  • Ensemble du rouleau de départ 1 (supérieur et inférieur) ;
  • Vitesse 15 mètres par minute ;
  • Niveau d'alimentation du plancher 1100-1200.

8. Libération et fixage par pneumatique

Pour libérer le rouleau supérieur à toute course de la presse en présence de la came.

Libération pilote de goupille

La version pilote est l'acte de sortir momentanément la bande pour lui permettre d'être aligné par les goupilles pilotes dans un progressif meurent. Les goupilles dans la matrice corrigeront pour léger

faux départs en tirant le matériel de nouveau dans la position. Cette caractéristique est employée principalement avec les matrices progressives mais il peut être salutaire dans les applications qui n'emploient pas les matrices non-progressives aussi bien. Un peu de désalignement ou de cambrure peut être toléré en libérant le matériel au fond de la course de presse tandis qu'elle est tenue par l'outil même s'il n'y a aucune goupille de pilote. Les aides momentanées de cette version soulagent l'effort accumulé et l'attache de la bande par l'alimentation due au désalignement ou à la cambrure et allègent des problèmes de marche.

9. Guide latéral mécanique II pour la production

Application :

La largeur sera réglable manuellement avec le volant de commande et le mouvement sera

accompli par l'axe de guidage avec le fil de main gauche et de main droite sur le même axe et guidez la bobine à la presse

Construction :

Un corps fabriqué avec le rouleau a monté verticalement sur deux côtés (2 rouleaux de no. chaque côté). Le rouleau est monté verticalement.

• Ajustement : manuel
• Lubrifiant : Graisseur à pression

10. Système électrique :

Le système a un contrôle complet de l'équipement à l'aide d'un PLC programmable

Le système est équipé de PLC dans le pupitre de commande principal comme HMI (interface de machine humaine). Les paramètres du travail sont incorporés dans le HMI et communiqués avec le PLC.

Interface d'opérateur (HMI)

Puisque les composants principaux de la ligne solutions de bobine en métal d'automation sont sur le contrôle Net™, toute l'information de processus et de diagnostic est disponible pour l'affichage et l'interaction avec l'opérateur. En préprogrammant ces affichages dans des conceptions conviviales prouvées, nous avons rendu HMIs complexe abordable. La machine est fournie avec les écrans suivants :

Aperçu de machine –

Efficacité d'augmentations en fournissant l'opérateur une visualisation des paramètres d'entraînement et de machine dans une barre analogique et le format numérique.

Résumé de défaut – cet écran identifie des alarmes et des défauts. Quand un défaut se produit qui fait arrêter la ligne, tous les défauts sont identifiés et les premiers flashes de défaut.

Ligne laxiste couru – la ligne courent les listes laxistes d'écran toutes les commandes, auxiliaires

et l'autre équipement associé requis pour commencer la ligne de bobine.

Arrêt automatisé sur la longueur ou le diamètre installé – l'opérateur a installé automatisé

arrêtez sur des compteurs de longueur ou de diamètre par l'intermédiaire de cet écran.

11. Circuit hydraulique

Un paquet d'énergie hydraulique avec support-par la pompe est donné pour les fonctions hydrauliques dans la ligne et il demeurera dans notre portée de l'approvisionnement qui est comme suit.

Le paquet d'énergie hydraulique est se composent :

• Dispositif et cylindre de pompage de réserve

• Les accessoires standard aiment le commutateur de la température, le remplisseur et le reniflard, etc.

Soupapes de commande

• Les soupapes de commande pour chaque équipement ou groupe d'équipement est montées sur l'équipement et la tuyauterie respectifs.

• Chaque soupape de commande/groupe de valves est donnée en valve de isolement sur la ligne de « P » et clapet anti-retour sur la ligne de « T » pour la facilité de l'entretien.

• Le mano-contact est donné pour le cylindre d'expansion d'Uncoiler pour le couplage

12. Systèmes pneumatiques :

Des contrôles pneumatiques est employés à de divers équipements pour des mises en action. Des soupapes de commande pneumatiques est montées sur l'équipement individuel et sifflées.

Les systèmes pneumatiques est se composent suivre.

• La tuyauterie sur l'équipement se composera de la tuyauterie flexible nécessaire avec l'enfoncer le type de garnitures pour l'entretien facile.

Dispositif et cylindre de pompage de réserve

13. Le dessin de disposition de système (dans l'attache)

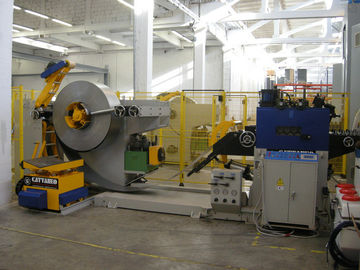

Images fonctionnantes

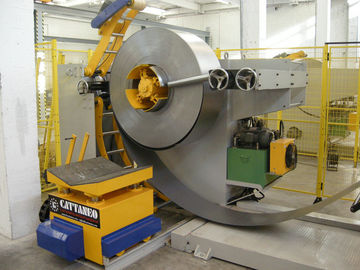

Voiture de bobine

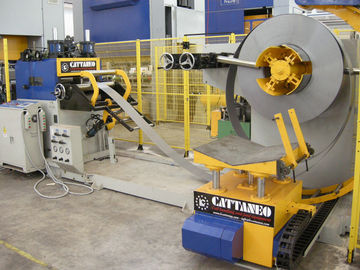

Chargement

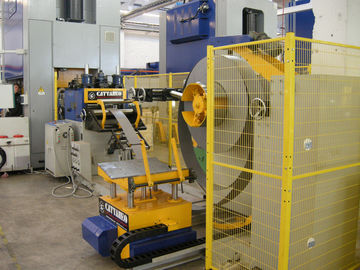

Decoiler et bras de séparateur

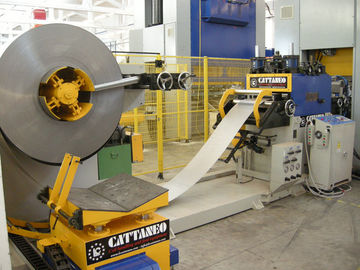

Filetage de bobine

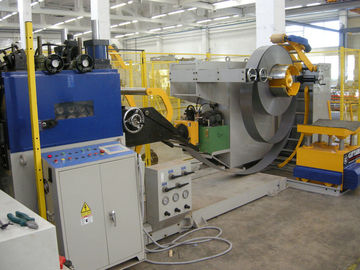

Staightener et conducteur

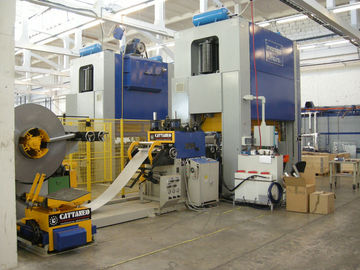

Passez la ligne réglable

Le PLC et le servo conduit dans la table électrique de contrôle

Table de contrôle électrique avec l'écran tactile
