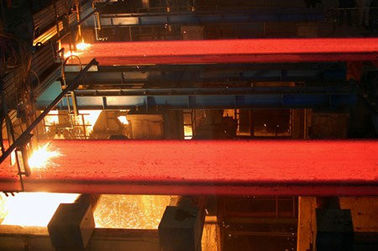

Machine automatique de dalles de bâti en métal, billette en acier CCM
avec la certification d'OIN
conception avancée
exploitation sûre
Basse énergie et rendement élevé
Nous pouvons produire les machines de coulée continue de haute qualité à partir de 1 à 8 brins avec le plus bas coût de fabrication d'équipement. Nous pouvons concevoir, fabriquons la machine de coulée continue à jour de billette selon la capacité de la sidérurgie de l'utilisateur, la taille de billette, les catégories en acier et les conditions naturelles de l'utilisateur.
Description :
1. Paramètres techniques de réserve de base :
Rayon de machine de bâti de billette en acier |
6m, 8m, 10m |
Quantité de brin |
1,2 brins |
Type de soutien de poche |
Tourelle de poche |
Chariot de récipient de distribution |
fonction coulissante Semi-portaile et croisée |
Méthode de bâti |
Bec régulateur, bâti fermé |
Refroidissement secondaire |
Aérosol se refroidissant, circuit 3 de ajustement |
Retrait redressant la machine |
Totalement 5 rouleau, redressage progressif |
Table de petit pain |
Commande centralisée par groupe à chaînes |
Barre factice |
Barre factice à chaînes flexible |
Coupe de billette |
Découpeuse hydraulique ou de flamme |
Transport de billette |
Table de rouleau vivante centralisée par groupe |
Type de refroidissement de banque |
Lit de refroidissement d'étape |
2. Description de processus et capacité techniques de la billette en acier CCM
Four à induction :
Capacité nominale |
70T |
Cycle entre deux coulées |
60min |
Quantité de four |
1set |
Capacité de production
Jours ouvrables |
330 jours/année |
Nombre moyen de four quotidien |
24/day |
Production annuelle : |
50,0000 | 1,000,000Ton |
3. Vitesse de bâti, productivité et quantité de brin
Les résultats de calcul est l'état idéal de la production, svp selon propre situation réelle de l'ajustement.
Catégorie en acier |
Catégorie de bâti (m/min) |
Taux de déformation efficace (ε) |
Taux de déformation permis (εmaximum) |
Acier au carbone droit |
0.8~1.8 |
Veuillez se référer à la table informatique |
0,25 |
Acier faiblement allié |
0.8~1.65 |
Veuillez se référer à la table informatique |
0.15~0.2 |
4. Liste de pièces de l'équipement CCM
Ⅰ : Corps d'équipement
Non. | Nom d'équipement | Poids | Type | unité | Quantité |
1 | 107T | Charge 100T de bras de signataire, avec la couverture, avec le dispositif de levage | ensemble | 1 | |
Tourelle de poche | |||||
2 | L'eau en acier pesant le système | ensemble | 2 | ||
3 | Circuit hydraulique d'ascenseur rotatoire de bras | 4T | ensemble | 1 | |
Withpreparation de puissance | |||||
4 | Dispositif de tube de protection | 1T | ensemble | 1 | |
5 | Réservoir rotatoire d'accidents | 2T | ensemble | 1 | |
6 | 18×2=36T | ensemble | 2 | ||
Voiture de récipient de distribution | Avec le levage | ||||
7 | 4.5×2=9T | PCs | 2 | ||
Récipient de distribution | Établissements avec le bouchon | ||||
8 | 4.5×2=9T | ensemble | 2 | ||
Dispositif de cuisson de récipient de distribution | Secousse hydraulique | ||||
9 | Tube de protection | 0,35 | ensemble | 1 | |
10 | Couverture de récipient de distribution | 4.8T | ensemble | 2 | |
Fonte résistante à la chaleur | |||||
11 | Récipient de distribution ouvert - fonte - sur le système | ensemble | 5 | ||
12 | Système de contrôle de bouchon | ensemble | 2 | ||
13 | Réservoir de scories d'écoulement d'accidents | 1.2T | PCs | 2 | |
14 | 11×3=33T | 140×1000 | ensemble | 3 | |
Moule | ~200×1400 | ||||
Réglable | |||||
15 | Dispositif de vibration | 24×2=48T | ensemble | 2 | |
Modifier-type rapide | |||||
16 | 12×2=24T | ensemble | 2 | ||
Secondaire refroidissant 0 sections | Surfacer dur résistant à l'usure | ||||
17 | 16×2=32T | ensemble | 2 | ||
Section de refroidissement secondaire de secteur | Surfacer dur résistant à l'usure | ||||
18 | Redressage de secteur et section de retrait | 23×8=184T | ensemble | 8 | |
Surfacer dur résistant à l'usure | |||||
19 | Base de refroidissement secondaire de secteur | 64×2=128T | ensemble | 2 | |
20 | Guide rapide | 32T | ensemble | 1 | |
symétrique gauche et droit | |||||
21 | Dispositif d'entraînement de redressage et de retrait | 1.8×4=7.2T | ensemble | 4 | |
22 | Dispositif de jet d'aérosol | 6×2=12T | ensemble | 12 | |
23 | Enlevez le dispositif de barre factice | 1×2=2T | placez | 1 | |
24 | Barre factice flexible | 13T | 42Cr | ensemble | 1 |
42Cr forgé | |||||
25 | Ⅰ de coupeur de flamme | 13T | ensemble | 1 | |
26 | Générateur d'hydrogène et de l'oxygène | ensemble | 2 | ||
27 | Rouleau transversal | 26T | ensemble | 1 | |
28 | Dispositif de stockage de barre factice | 30T | ensemble | 1 | |
29 | Table de rouleau | 37×1.5=55T | ensemble | 37 | |
30 | Ⅱ de coupeur de flamme | 6T | ensemble | 1 | |
31 | Générateur d'hydrogène et de l'oxygène | ensemble | 1 | ||
32 | Machine de livraison en acier | 22T | ensemble | 1 | |
33 | Station hydraulique de redressage et de retrait | 10T | ensemble | 1 | |
34 | Cylindre hydraulique de redressage et de retrait | ensemble | 10 | ||
35 | Système d'alimentation en eau de moule | ensemble | 1 | ||
36 | 0 systèmes d'alimentation en eau de la section r | ensemble | 1 | ||
37 | système d'alimentation en eau de section de Ⅰ | ensemble | 1 | ||
38 | système d'alimentation en eau de section de Ⅱ | ensemble | 1 | ||
39 | Système d'alimentation en eau de section de Ⅰ de redressage et de retrait | ensemble | 1 | ||
40 | Système d'alimentation en eau de section de Ⅱ de redressage et de retrait | ensemble | 1 | ||
41 | Système de lubrification de tourelle | ensemble | 1 | ||
42 | Système de lubrification de récipient de distribution | ensemble | 1 | ||
43 | Système de lubrification de vibration | ensemble | 1 | ||
44 | Section de refroidissement secondaire du Ⅱ 0~ | ensemble | 3 | ||
système de lubrification | |||||
45 | Système de lubrification de redressage et de retrait | ensemble | 4 | ||
46 | Système de lubrification de rouleau | ensemble | 4 | ||
47 | Machine de livraison en acier | ensemble | 1 | ||
48 | Source de gaz et système de traitement |
Ⅱ : Source de gaz et système de traitement
Non. | Nom d'équipement | Poids | Type | unité | Quantité |
1 | Compresseur d'air pour le refroidissement d'aérosol | 12×3=36T | 60M/min | ensemble | 3 |
2 | Sac de gaz | 6×2=12T | ensemble | 2 | |
3 | Tuyauterie d'air comprimé dans l'atelier | 9T | ensemble | ||
4 | Compresseur d'air d'instrument | 2.3×2=4.6T | ensemble | 2 | |
5 | Source de gaz et système de traitement | 8T | ensemble | 1 | |
6 | Sac de gaz | 1.5T | ensemble | 1 | |
7 | Valve et tuyauterie | ensemble |
Ⅲ : Systèmes de traitement de l'eau
Non. | Nom d'équipement | Poids | Type | unité | Quantité |
1 | Équipement canadien de pharmacie | ||||
2 | Filtre mécanique | ||||
3 | Premier équipement de réservoir de sédimentation | ||||
4 | Dosage de la pompe | ||||
5 | Armoire à pharmacie avec l'agitation | ||||
6 | séparateur de la huile-eau de 30 t | ||||
7 | Réservoir de sédimentation incliné de plat (secondaire) | 7.0×5.0×7.5m | ensemble | 5 | |
8 | Pièces et pompes à eau sifflantes | ||||
9 | 90°Elbow | PCs | 114 | ||
10 | Cas imperméable rigide | morceau | 34 | ||
11 | Ville de refroidissement par l'eau | 4 | |||
12 | Divers types de valves | ||||
13 | Équipement de contrôle de traitement de l'eau |
