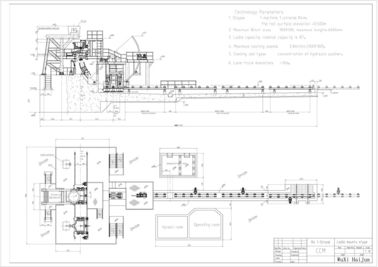

Machine de coulée continue de brin de R4M 1 avec des bâtis de poche
1, équipement de coulée continue
2, genres de rayon d'arc
3, genres de type de billette
4, genres de brin
5, plus d'options
Nous pouvons produire les machines de coulée continue de haute qualité à partir de 1 à 8 brins avec le plus bas coût de fabrication d'équipement. Nous pouvons concevoir, fabriquer la machine de coulée continue à jour de billette selon la capacité de la sidérurgie de l'utilisateur, la taille de billette, les catégories en acier et les conditions naturelles de l'utilisateur.
Description :
1. Paramètres techniques de réserve de base :
Rayon de machine de bâti de billette en acier |
4m |
Quantité de brin |
1 brin |
Type de soutien de poche |

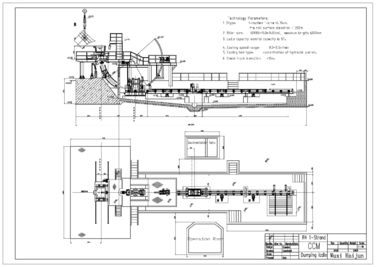

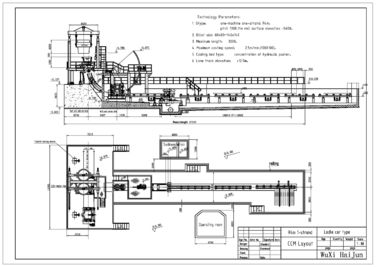

Dumping de la poche, bâtis de poche, voiture de poche |
Chariot de récipient de distribution |
fonction coulissante Semi-portaile et croisée |
Méthode de moulage |
Bec régulateur, bâti ouvert |
Refroidissement secondaire |
Refroidissement par l'eau, 1 circuit de ajustement |
Retrait redressant la machine |
Totalement 5 rouleau, redressage progressif |
Table de petit pain |
Commande centralisée par groupe à chaînes |
Barre factice |
Rigide, avec la tête auto-adaptable de barre factice |
Coupe de billette |
Coupe manuelle |
Cantonnez le transport |
Table de rouleau vivante centralisée par groupe |
Type de refroidissement de banque |
Lit de refroidissement simple |
2. description de processus et capacité techniques de la billette en acier CCM
Four à induction :
Capacité nominale |
5T |
Cycle entre deux coulées |
45min |
Quantité de four |
3set |
Capacité de production
Jours ouvrables |
330 jours/année |
Nombre moyen de four quotidien |
24/day |
Capacité de production |
80000t/year |
3. Vitesse, productivité et quantité de moulage de brin
La machine de bâti de rayon de R4m peut mouler les groupes en acier de différentes caractéristiques, la vitesse de moulage maximum est comme suit :
Secteur sectionnel de moulage (millimètres) |
80×80
|
100×100
|
120×120
|
Vitesse de moulage (m/min) |
3,0 |
2,8 |
2,6 |
NON. |
Billette taille |
Vitesse de moulage |
sortie horaire (tonnes) |
Sortie quotidienne 24 heures (tonnes) |
Sortie annuelle (330days) (tonnes) |
1 |
80×80 |
3.0m/min |
7,42 |
178 |
58 766 |
2 |
100×100 |
2.8m/min |
10,81 |
259. |
85615 |
3 |
120×120 |
2.6m/min |
15,69 |
377 |
124 266 |
Les résultats de calcul est l'état idéal de la production, svp selon propre situation réelle de l'ajustement.
Catégorie en acier |
Catégorie de moulage (m/min) |
Taux de déformation efficace (ε) |
Taux de déformation permis (εmax) |
Acier au carbone droit |
1.8~2.5 |
Veuillez se référer à la table informatique |
0,25 |
Acier faiblement allié |
1.3~2.0 |
Veuillez se référer à la table informatique |
0.15~0.2 |
4. Liste de pièces de l'équipement CCM
Non. |
Nom de machine |
Poids |
Unité |
Quantité |
|
1 |
Bâtis de poche |
6T |
placez |
1 |
|
2 |
Voiture de récipient de distribution |
2T |
placez |
1 |
|
3 |
Récipient de distribution |
1T |
PEC |
1 |
|
4 |
Moule 80×80 |
0.53T |
placez |
1 |
|
5 |
Couverture de moule |
0.1T |
placez |
1 |
|
6 |
Dispositif de vibration |
1.5T |
placez |
1 |
|
7 |
Tube secondaire de jet de refroidissement |
0.5T |
placez |
1 |
|
8 |
Petit pain de refroidissement secondaire de pièce de guide |
0.5T |
placez |
1 |
|
9 |
Le refroidissement secondaire cuisent par dessus bord le système à la vapeur de drain |
1.1T |
placez |
1 |
|
10 |
Machine de redressage et de retrait |
6T |
placez |
1 |
|
11 |
Barre factice |
0.8T |
placez |
1 |
|
12 |
Barre factice mettant le dispositif |
0.8T |
placez |
1 |
|
13 |
Rouleau avant la coupe |
2T |
placez |
1 |
|
14 |
Lit de refroidissement simple |
1.2T |
placez |
1 |
|
15 |
Tête de billette et système découpé de collection de scories |
0.5T |
placez |
1 |
|
16 |
Route de petit pain |
2T |
placez |
1 |
|
17 |
Rouleau sortant de billette |
2×2=4T |
placez |
2 |
|
18 |
Machine changeante latérale en acier |
0.6T |
placez |
1 |
|
19 |
Découpeuse de flamme |
0.8T |
placez |
1 |
|
20 |
Hydraulique station |
2T |
placez |
1 |
|
21 |
Station de refroidissement par l'eau |
1T |
placez |
1 |
|
22 |
Système trois électrique |
0.5T |
placez |
1 |
|
22,1 |
Système de contrôle électrique |
|
placez |
1 |
|
22,2 |
Mètre de scène |
|
placez |
1 |
|
22,3 |
Système informatique |
|
placez |
1 |
|
23 |
Plate-forme en acier |
36T |
placez |
1 |
