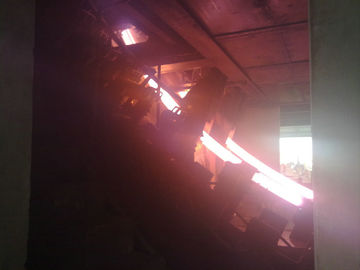

Moulage de billettes de R6M/2 brins, tourelle de poche, refroidissement par eau
Détail rapide :
rayon : R6M
Numéro de brin : 2 brins
avec certification ISO
conception avancée
fonctionnement sûr
Nous pouvons produire des machines de coulée continue de haute qualité de 1 à 8 brins avec le coût de fabrication d'équipement le plus bas. conditions de terrain de l'utilisateur.
La description:
1. Paramètres techniques de veille de base :
Rayon de la machine de coulée de billettes en acier |
6m |
Quantité de brin |
2 brins |
Type de support de poche |
Tourelle de poche, Chariot de poche |
Chariot répartiteur |
Semi-portail, fonction de coulissement croisé |
Méthode de moulage |
Buse de dosage, coulée ouverte |
Refroidissement secondaire |
Refroidissement par eau , 1 circuit de réglage |
Retrait de la machine à redresser |
Totalement 5 rouleaux, redressage progressif |
Table roulante |
Entraînement centralisé du groupe chaîne |
Barre factice |
Rigide, avec tête de barre factice auto-adaptative |
Découpe de billettes |
Machine de découpe hydraulique |
Transport de billettes |
Table à rouleaux dynamique centralisée de groupe |
Type de banque de refroidissement |
Lit de refroidissement simple |
2. Description technique du processus et capacité de la billette d'acier CCM
Fourneau à induction:
Capacité nominale |
15T |
Cycle tap-to-tap |
60min |
Quantité de four |
3 ensembles |
Capacité de production
Jours de travail |
330 jours/an |
Nombre moyen de four quotidien |
24/jour |
Capacité de production |
200 000t/an |
3. Vitesse de coulée, productivité etquantité de brin
La machine de coulée de rayon R6m peut couler des groupes d'acier de différentes spécifications, la vitesse de coulée maximale est la suivante :
Zone de coupe de coulée(mm) |
100×100 |
125×125 |
150×150 |
Vitesse de coulée(m/min) |
2.8 |
2.6 |
2.4 |
NON. |
Billet Taille |
Vitesse de lancer |
production horaire (tonnes) |
Sortie journalière 20 heures (tonnes) |
Production annuelle (300 jours) (tonnes) |
1 |
100×100 |
2,8 m/min |
10h55 |
211 |
63302 |
2 |
125×125 |
2,6 m/min |
15h31 |
306 |
918445 |
3 |
150×150 |
2,4 m/min |
20h35 |
407 |
122 083 |
Les résultats du calcul sont l'état idéal de la production, veuillez selon votre propre situation réelle d'ajustement.
Nuance d'acier |
Qualité de coulée(m/min) |
Taux de déformation efficace(ε) |
Taux de déformation admissible(εmaximum) |
Acier au carbone droit |
1.8~2.5 |
Veuillez vous référer au tableau de calcul |
0,25 |
Acier faiblement allié |
1.3~2.0 |
Veuillez vous référer au tableau de calcul |
0,15~0,2 |
4. Liste des pièces d'équipement CCM
№ |
Nom de l'équipement |
Poids |
Modèle et spécifications |
Unité |
Quantité |
|
1 |
Tourelle de poche |
17T |
|
Ensemble |
1 |
|
2 |
Voiture de coulée |
2.5×2=5T |
|
Ensemble |
2 |
|
3 |
Répartiteur |
1.4×2=2.8T |
|
pièce |
2 |
|
4 |
Mouler |
0.5×2=1T |
150×150 |
Ensemble |
2 |
|
5 |
Rouleau de pied de moule |
0,01×2=0,02T |
|
Ensemble |
2 |
|
6 |
Couverture de moule |
0.1×2=0.2T |
|
Ensemble |
2 |
|
sept |
Dispositif oscillateur |
2×2=4T |
|
Ensemble |
2 |
|
8 |
Tube de pulvérisation de refroidissement secondaire |
0.5×2=1T |
|
Ensemble |
2 |
|
9 |
Tige de section de guidage de refroidissement secondaire |
0.7×2=1.4T |
|
Ensemble |
2 |
|
dix |
Système d'évacuation des vapeurs de refroidissement secondaire |
1.5T |
|
Ensemble |
1 |
|
11 |
Machine de retrait et de redressement |
5×2=10T |
|
Ensemble |
2 |
|
12 |
Système de prévention des vibrations de l'ébauche de coulée |
0.3×2=0.6T |
|
Ensemble |
2 |
|
13 |
Barre factice |
0.9×2=1.8T |
150×150 |
Ensemble |
2 |
|
14 |
Dispositif de stockage de barre factice |
0.7×2=1.4T |
|
Ensemble |
2 |
|
15 |
Rouleau d'approche cisaille |
2×2=4T |
|
Ensemble |
2 |
|
16 |
Machine de découpe à la flamme |
3T |
|
Ensemble |
2 |
|
17 |
Dispositif de coupe à longueur automatique |
0.5T |
|
Ensemble |
2 |
|
18 |
Rouleau de déplacement |
2×2=4T |
|
Ensemble |
2 |
|
19 |
Rouleau d'abattage |
3.5T |
|
Ensemble |
4 |
|
20 |
Machine de livraison transversale en acier |
3.5T |
|
Ensemble |
1 |
|
21 |
Système de station hydraulique |
2T |
|
Ensemble |
1 |
|
22 |
Disjoncteur d'eau de refroidissement secondaire |
|
|
Ensemble |
2 |
|
23 |
Installation de distribution d'eau d'automatisation de refroidissement |
1T |
|
Ensemble |
1 |
|
24.1 |
Panneau de commande |
|
|
Ensemble |
1 |
|
24.2 |
Instrument de terrain |
|
|
Ensemble |
1 |
|
24.3 |
Système d'ordinateur |
|
|
Ensemble |
1 |
|
25 |
Plate-forme en acier |
60T |
|
|
1 |
