5 billettes continues de fonte de brins

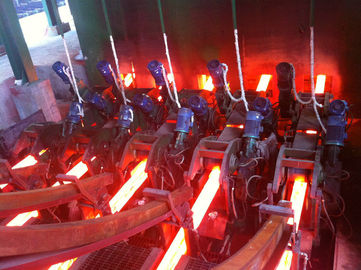

Image Grand : 5 billettes continues de fonte de brins

Détails sur le produit:

Lieu d'origine:	Wuxi, Chine (continent)
Nom de marque:	HAIJUN
Numéro de modèle:	R8M 5strands

Conditions de paiement et expédition:

Quantité de commande min:	5 brins
Détails d'emballage:	CONTENEUR
Délai de livraison:	5 mois
Conditions de paiement:	T / T, L / C
Capacité d'approvisionnement:	30 brins CCM par an

Contact

Description de produit détaillée

Surligner:

Die équipement casting

machines de coulée continue

5 billettes continues de fonte de brins

Détail rapide :

Les billettes continues de fonte/continue la machine de bâti

rayon : 4-8m

Nombre de brin : 1-8 mèches

avec la certification d'OIN

Description :

1. Paramètres techniques de réserve de base :

Rayon de machine de bâti de billette en acier	8m
Quantité de brin	5 brins
Type de soutien de poche	Tourelle de poche
Tourelle de poche	Type droit de bras
Voiture de récipient de distribution	Commande haute-basse de voie, fonction coulissante croisée
Méthode de bâti	En dosant le bec, ouvrez le bâti, poudre de bâti
Refroidissement secondaire	Refroidissement de gaz et par l'eau, circuit 2 de ajustement par brin
Retrait redressant la machine	Totalement 5 rouleau, redressage progressif
Table de petit pain	Commande centralisée par groupe à chaînes
Barre factice	Rigide, avec la tête auto-adaptable de barre factice
Coupe de billette	Découpeuse automatique de flamme
Transport de billette	Table de rouleau vivante centralisée par groupe
Type de refroidissement de banque	En glissant la manière, décalez la machine en acier

2. Description de processus et capacité techniques de la billette en acier CCM

Four à induction :

Capacité nominale	60T
Cycle entre deux coulées	45min
Quantité de four	1set

Capacité de production

Jours ouvrables	330 jours/année
Nombre moyen de four quotidien	24/day
Capacité de production	600,000~800,000t/year

3. Vitesse de bâti, productivité et quantité de brin

La machine de bâti de rayon de R8m peut des groupes d'acier de fonte de différentes caractéristiques, la vitesse maximum de bâti est comme suit :

Secteur sectionnel de moulage (millimètre)	180x180	200×200	220×220
Vitesse de bâti (m/min)	1,6	1,8	2,0

NON.	Billette taille	Vitesse de bâti	production horaire (tonnes)	Production quotidienne 20hour (tonnes)	Production annuelle (300days) (tonnes)
1	180×180	1.6m/min	21,98	439	131.700
2	200×200	1.8m/min	27,13	543	162.900
3	220×220	2.0m/min	36,47	729	218.700

Les résultats de calcul est l'état idéal de la production, svp selon propre situation réelle de l'ajustement.

Catégorie en acier	Catégorie de bâti (m/min)	Taux de déformation efficace (ε)	Taux de déformation permis (ε_maximum)
Acier au carbone droit	1.8~2.5	Veuillez se référer à la table informatique	0,25
Acier faiblement allié	1.3~2.0	Veuillez se référer à la table informatique	0.15~0.2

4. Liste de pièces de l'équipement CCM

№	Nom d'équipement	Poids	Modèle et spécifications	Unité
1	Tourelle de poche Commande hydraulique, charge 120T de bras de signe, avec la pondération	46T	ensemble	1
2	Arriage de récipient de distribution Jambes de ciel et terre	10×2=20T	ensemble	2
3	Récipient de distribution	6×2=12T	ensemble	2
4	Pot de scories	1.5T	ensemble	1
5	Opération de bâti enferme dans une boîte l'encorbellement support	0.2×5=1T	ensemble	5
6	Moule 150×150 R8, length900	0.57×5=2.85T	ensemble	5
7	Couverture de moule	0.1×5=0.5T	ensemble	5
8	Vibrez le dispositif	3.4×5=17T	placez	5
9	Pulvérisez les conduits collecteurs	0.4×5=2T	placez	5
10	Rouleau de direction	0.2×5=1T	ensemble	25
11	Barre factice rigide	2.3×5=11.5T	ensemble	5
12	Dispositif de stockage de barre factice	1.4×3=4.2T	ensemble	5
13	Redressage et machine de retrait	6×5=30T	ensemble	5
14	Redressage et machine de retrait base commune	4T	ensemble	1
15	Rouleau d'approche de cisaillements Contrôle de fréquence, refroidissement par l'eau	3.5×5=17.5T	ensemble	5
16	Découpeuse de flamme	3×5=15T	ensemble	5
	Infrarouge dans la phase arrangement de longueur		ensemble	1
17	Coupe de collection dispositif principal et pot accrochant	1T	ensemble	1
18	Après coupure du rouleau Contrôle de fréquence, refroidissement par l'eau	3.5×5=17.5T	ensemble	5
19	Ⅰ Knockout de rouleau Contrôle de fréquence, refroidissement par l'eau	3.5×5=17.5T	ensemble	5
20	Ⅱ Knockout de rouleau	3.5×5=17.5T	ensemble	5
21	Rouleau de lit de refroidissement	4×10=40T	ensemble	10
22	Inclinaison de la machine de vitesse	8T×5=40T	ensemble	5
23	Machine en acier changeante Pour la longueur de 12m	33T	ensemble	1
24	Dirige la machine en acier	35T	ensemble	1
25	Lit de refroidissement d'étape	126T	ensemble	1
26	Lit de refroidissement de collection	30T	ensemble	1
27	Système de refroidissement de corps de roulette	8T	ensemble	1
28	Couverture de roulette	10T	ensemble	1
29	Processeur de source de gaz gaz d'instrument d'affaire		ensemble	1
30	plate-forme en acier	200T	ensemble	1
	Ventilateur d'extraction de vapeur	2T	ensemble	1
Ⅱ	Hydrauli, lubrification, système pneumatique
1	Station hydraulique de centre serveur	5T	ensemble	1
2	Station hydraulique Knockout Pour incliner la machine de vitesse	3.5T	ensemble	1
3	Porte à rabattement arrière de levage hydraulique	1T	ensemble	3
4	Station centralisée de lubrification de graisse Incluez le distributeur et les oléoducs		placez	6
5	Tuyauterie hydraulique incluez les pièces de tuyau		placez	1
6	Tuyauterie de lubrification		ensemble	1
Ⅲ	CCM 3-Electric
1	Station fonctionnante
2	Progiciel
3	PLC		ensemble	2
5	Inverseur
